Sobre os componentes de legenda de cotas

Adicione cotas aos componentes individuais de legenda para torná-los mais descritivos.

É possível adicionar cotas a componentes individuais de legenda usando a ferramenta Cota.

É possível cotar a maioria das linhas em um componente de legenda. No entanto, não é possível cotar para componentes hospedeiros, como paredes, tetos e pisos. Da mesma forma, não é possível cotar componentes de famílias de sistema em uma legenda.

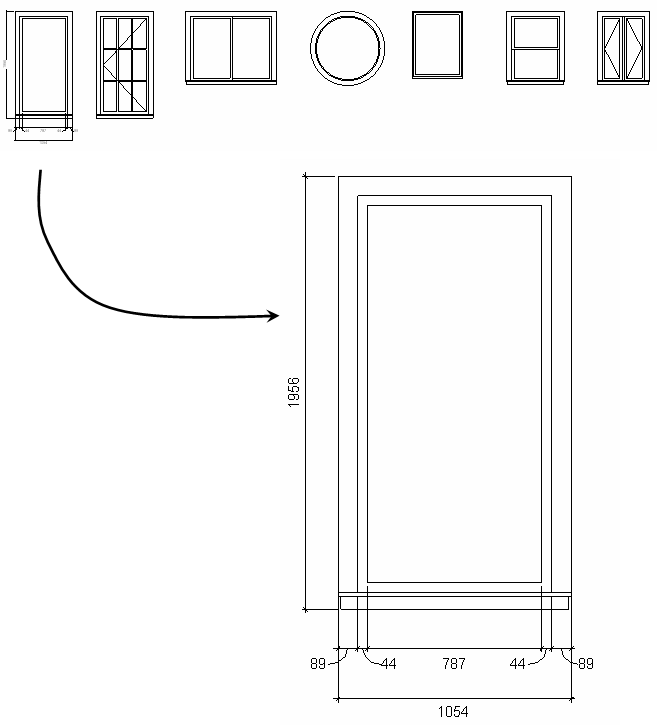

Legenda de janela com a primeira janela cotada

Exemplos de legenda

Algumas legendas típicas incluem as seguintes:

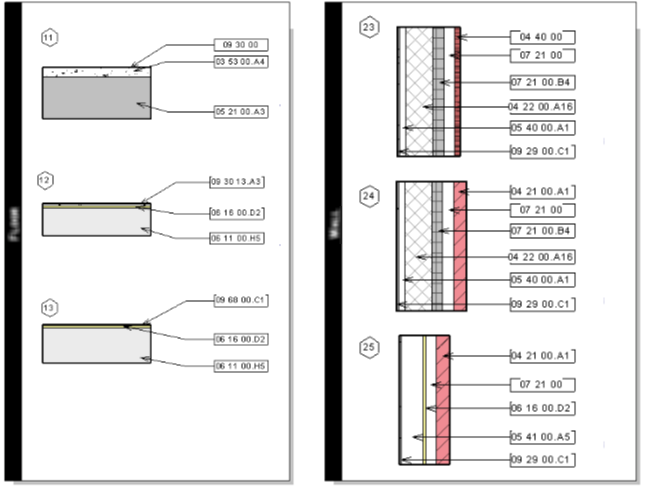

• Legenda de anotação. Exibe anotações de folha como cabeçalhos de corte, marcadores de níveis, marcadores de elevação de ponto, símbolos de elevação, símbolo de nota-chave, identificador de revisão, identificadores de elementos e outros símbolos que não representam objetos do modelo. Cada símbolo tem um pedaço de texto descritivo associado. Todos os símbolos são mostrados no tamanho de impressão.
• Legenda de símbolo do modelo. Exibe representações simbólicas de objetos do modelo com algum texto descritivo.

  Elementos típicos são luminárias elétricas, material hidráulico, equipamento mecânico e objetos do terreno.

• Legenda de estilos de linha. Exibe uma linha em um estilo de linha selecionado e texto identificando o que o estilo de linha representa nos desenhos.

  Os exemplos incluem linhas de classificação de incêndio, linhas de divisa, linhas de recuo, fiação elétrica, hidráulica, serviços públicos e linhas de centro.

• Legenda de material. Exibe uma amostra de um corte ou padrão de superfície e um texto que identifica o material associado a esse padrão.
• Fase. Mostra um corte de uma parede desenhado com uma sobreposição gráfica selecionada e um texto de identificação.

As legendas podem ser adicionadas a múltiplas folhas. Quaisquer elementos que podem ser colocados em vistas de desenho, como linhas de detalhe, texto, cotas e regiões preenchidas, podem ser colocados em uma legenda.

Vistas de legenda são únicas para cada projeto, e portanto não podem ser transferidas de um projeto para outro.

Nota: Um componente que é colocado em uma legenda não é considerado uma instância adicional do componente no modelo de construção e, portanto, não é adicionado ao número de instâncias do componente listado em uma tabela ou bloco de notas.

Você pode usar vistas de legenda como paletas gráficas, o que significa que é possível selecionar um componente em uma vista de legenda e usar as ferramentas Criar similar ou Corresponder tipo para colocar o componente em outra vista.
