Substituir a exibição de visibilidade e gráficos de elementos individuais

Você pode substituir a visibilidade específica da vista e exibição gráfica para elementos selecionados.

Nota: Se você precisar sobrepor a exibição de visibilidade e gráficos para categorias de elementos, consulte os dois primeiros links em Links relacionados abaixo. Também é possível sobrepor a exibição gráfica de elementos individuais utilizando a ferramenta de manipulação dos estilos de linha.
  1. Abra a vista na qual deseja sobrepor a visibilidade ou exibição gráfica de elementos individuais.
  2. Na área de desenho, clique com o botão direito do mouse no elemento que deseja sobrepor e clique em Sobrepor gráficos na vistaPor elemento.

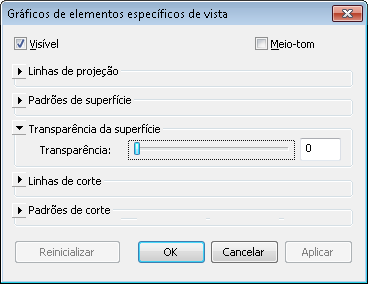

    A caixa de diálogo Gráficos de elemento específico da vista se abre e exibe as configurações atuais de exibição de visibilidade e gráficos para o elemento. Talvez seja necessário expandir as categorias para visualizar os detalhes de configuração.

  3. Na caixa de diálogo Gráficos de elemento específico da vista, faça as edições.
    Nota: Para anotação, importação e elementos de detalhe, somente opções de sobreposição relevantes são exibidas.
    • Visível: mostra ou oculta o elemento na vista.
    • Meio-tom: mescla a cor da linha de um elemento com a cor do segundo plano da vista. Todos os gráficos de linha (incluindo padrões de preenchimento) e preenchimento de sólidos são desenhados em meio-tom quando esta opção está selecionada. O meio-tom não tem efeito em cor de materiais em vistas sombreadas.
    • Linhas de projeção: edite espessura da linha, cor e padrão.
    • Padrões de superfície: edite visibilidade, cor e padrão.
    • Transparência da superfície: somente exibe as linhas para o elemento e não as superfícies. Use o deslizador Transparência para definir o percentual de transparência da superfície.
    • Linhas de corte: edite espessura da linha, cor e padrão.
    • Padrões de corte: edite espessura da linha, cor e padrão.

    Depois de editar qualquer um dos mencionados acima, pode-se clicar em Aplicar para manter aberta a caixa de diálogo Gráficos de elemento específico da vista e ver imediatamente como a alteração afeta o modelo.

  4. Quando terminar, clique em OK.
Nota: Sobreposições de elementos individuais não são restaurados em modelos de vista.
