Sobre o comportamento de elementos no Revit

O Revit utiliza três tipos de elementos em projetos: elementos do modelo, elementos de dados e elementos específicos da vista.

Elementos do modelo que representam a geometria real 3D de uma construção. Eles são exibidos em vistas relevantes do modelo.

Exemplos:

• Paredes, janelas, portas e telhados
• Paredes estruturais, lajes e rampas
• Pias, caldeiras, dutos, sprinklers e painéis elétricos.

Elementos de dados ajudam a definir o contexto do projeto. Por exemplo, níveis e planos de referência são elementos de dados.

Elementos específicos da vista somente são exibidos em vistas nas quais são colocados. Eles ajudam a descrever ou documentar o modelo. Por exemplo, cotas são elementos específicos da vista.

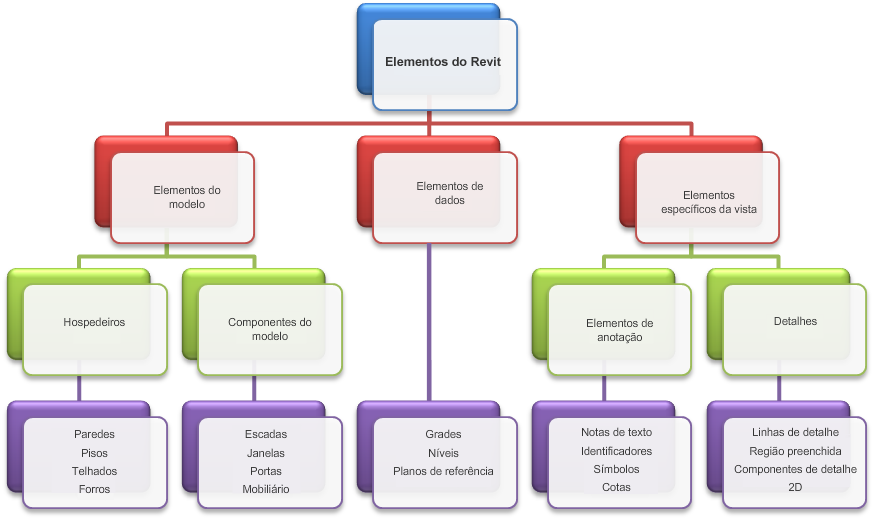

Elementos do Revit Architecture

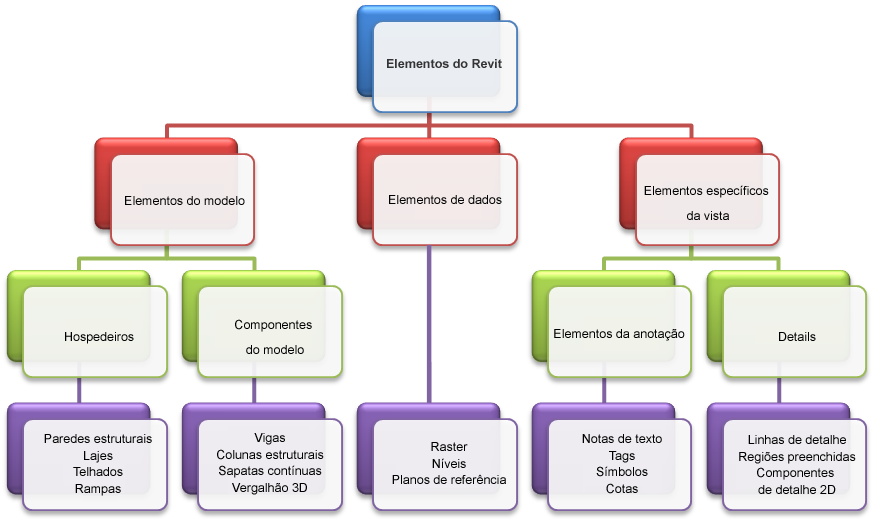

Elementos do Revit Structure

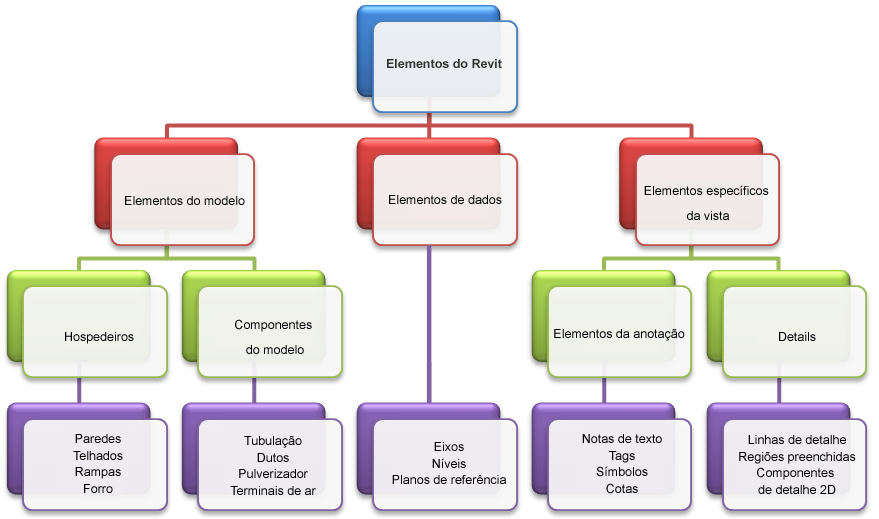

Elementos do Revit MEP

Há dois tipos de elementos de modelo:

Hospedeiros (ou elementos hospedeiros) são geralmente construídos no local do terreno da construção.

Exemplos:

• Paredes e forros
• Paredes estruturais e telhados

Componentes do modelo são todos os outros tipos de elementos no modelo de construção.

Exemplos:

• Janelas, portas e armários
• Vigas, contraventamentos e pilares estruturais
• Pias, caldeiras, dutos, sprinklers e painéis elétricos.

Há dois tipos elementos específicos da vista:

• Elementos de anotação são componentes 2D que documentam o modelo e mantêm a escala no papel. Por exemplo, cotas, identificadores e notas-chave são elementos de anotação.
• Detalhes são itens 2D que fornecem detalhes sobre o modelo de construção em uma determinada vista. Os exemplos incluem as linhas de detalhe, regiões preenchidas e componentes de detalhe 2D.

Esta implementação oferece flexibilidade aos projetistas. Os elementos do Revit foram projetados para serem criados e modificados diretamente por você. Não é necessário programação. Se puder desenhar, poderá definir novos elementos paramétricos no Revit.

No Revit, os elementos determinam seu comportamento principalmente a partir do contexto em que se encontram na construção. O contexto é determinado pelo modo como o componente é desenhado e pelas relações de restrição estabelecidas com outros componentes. Em geral, você não faz nada para estabelecer estas relações. Elas são deduzidas pelo que você faz e pelo modo como desenha. Em outros casos é possível controlar as relações de forma explícita, por exemplo, ao bloquear uma cota ou alinhar duas paredes.
