Explore amostras de formas básicas de telhado no Revit.
O arquivo contém exemplos dos seguintes, assim como uma construção usando uma combinação de tipos de telhado:
- telhado com arestas
- telhado de duas águas
- telhado com uma água
- telhado plano básico
- telhado plano modificado com uma seta de inclinação
- telhado plano modificado com a edição da forma
- cilindro do Vault
Faça o download do arquivo de amostra
- Clique no nome do arquivo: roof_sample_file.rvt
- Abra o arquivo no Revit.
- Para interagir com um telhado no projeto de amostra, selecione-o na área de desenho, e clique em Editar limite para ver o croqui do telhado. Nota: Por exemplo, onde o telhado foi editado por forma, as ferramentas de edição da forma serão exibidas na guia contextual da faixa de opções.

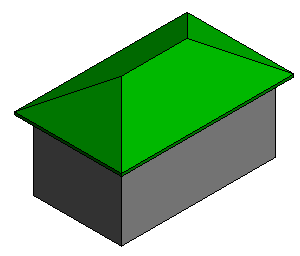

Telhado com arestas

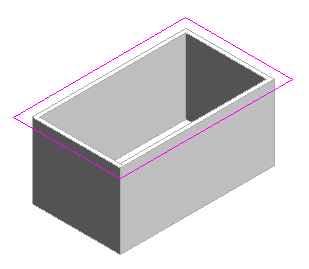

Todas as arestas do croqui são definidas para serem as que definem a inclinação.
|
|

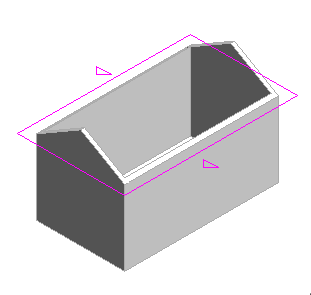

Telhado de duas águas

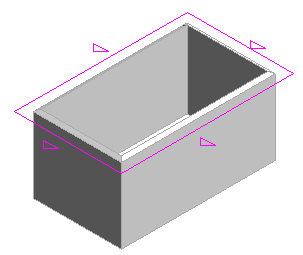

2 arestas do croqui são definidas para serem as que definem a inclinação. As paredes são anexados ao telhado, portanto, elas irão preencher a com extremidades do telhado de duas águas.
|
|

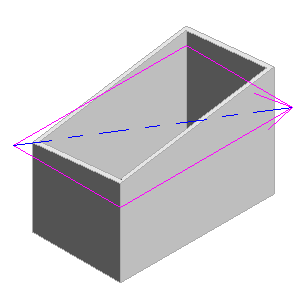

Telhado com uma água

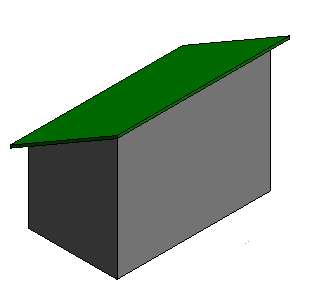

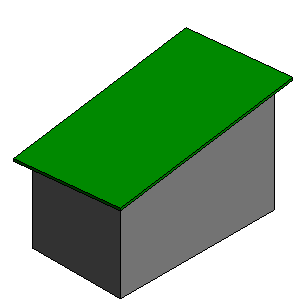

1 aresta do croqui é definida para ser a que define a inclinação. Todas as paredes se anexam ao telhado.
|
|

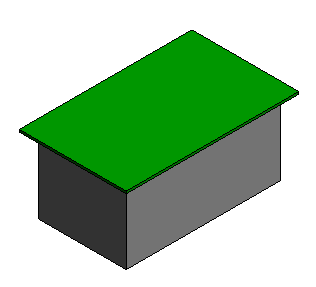

Telhado plano
Nenhuma das arestas são definidas para serem as que definem a inclinação. Telhados sem qualquer arestas que define a inclinação podem ser modificados utilizando as ferramentas de edição de forma. As ferramentas de edição de forma estão disponíveis quando você seleciona o elemento de telhado na área de desenho.
|
|
Seta de inclinação

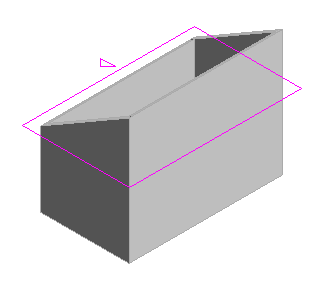

Utilize uma seta de inclinação para criar um inclinação em um telhado. A seta de inclinação não tem que seguir uma aresta e pode ser utilizada em uma parte de uma aresta. Neste exemplo, a seta de inclinação define a inclinação do telhado a partir de um canto para o outro canto.
|
|
Telhado editado por forma
A edição da forma para pontos e arestas para ser posicionada de forma independente. Neste exemplo, um ponto é adicionado no centro do telhado e então posicionado mais abaixo para criar uma área com depressão do telhado.
|
|
Cilindro do Vault

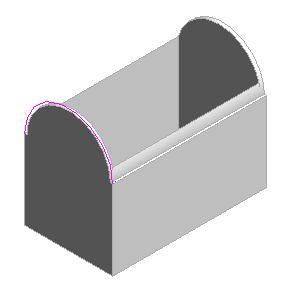

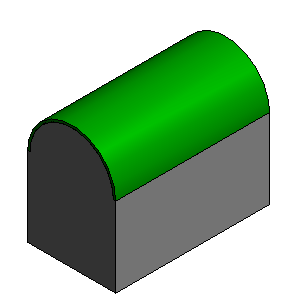

Telhado por extrusão efetua a extrusão com base na forma de uma aresta do croqui. Neste exemplo, um arco é usado como a aresta do croqui para criar um cilindro do Vault. As paredes são anexadas ao elemento do telhado. Selecione o telhado, e utilize a ferramenta Editar perfil na guia contextual para editar o croqui do telhado com extrusão.
|
|
Telhado combinado

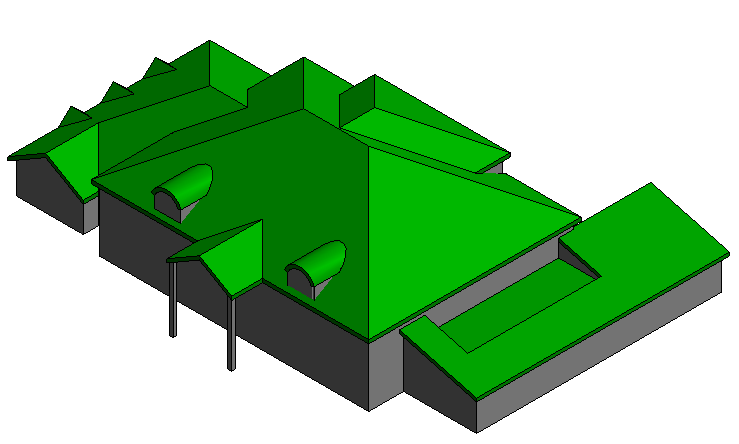

O modelo de exemplo usa uma combinação de elementos do telhado para compor todo o telhado. Você pode selecionar e editar cada elemento do telhado individualmente.
- A ferramenta Unir telhado é usada para unir os diferentes elementos do telhado e os elementos da água furtada.
- A ferramenta de abertura de água furtada foi usada para cortar os furos no telhado principal para as águas furtadas.
- Setas de inclinação foram usadas em linha com uma aresta do telhado para criar águas-furtadas com uma linha de beiral compartilhada.
- A aresta do telhado na maior água furtada é cortada com um elemento vazio no local.
