Adicionar um painel suspenso em um piso estrutural

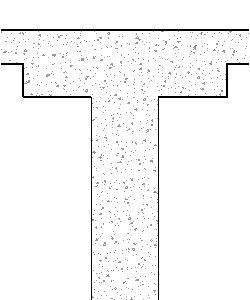

Adicionar painéis suspensos para reforçar o piso estrutural nas localizações dos pilares

1. Abra a vista da planta com um piso estrutural sobre um pilar.
2. Na faixa de opções, clique em Piso estrutural.

   Onde está?

   • Guia Estruturapainel Estruturamenu suspenso Piso Piso: Estrutural
   • Guia Arquiteturapainel Construirmenu suspenso PisoPiso: Estrutural
3. Clique em Modificar | guia Criar limite do pisopainel DesenharLinha de limite, e use as ferramentas de desenho para completar um croqui do painel suspenso. O croqui deve formar uma condição de ciclo ou limite fechado.
4. Quando tiver terminado, clique em Modificar | guia Criar limite do pisopainel ModoConcluir modo de edição.
5. Visualize o painel suspenso em uma vista de elevação ou em uma vista de corte transversal.
6. Selecione o novo painel suspenso.
7. Clique com o botão direito no novo painel suspenso e selecione Propriedades.
8. Na paleta Propriedades, ajuste os parâmetros Restrição, do painel suspenso, para que esteja na elevação correta em seu modelo.

9. Clique em Aplicar.
10. Una a geometria dos elementos, se necessário.
