Número de pisos e espelhos de degrau da escada

Para uma escada com base no componente, é possível exibir os números do piso/espelho do degrau para um lance de escada em uma vista de planta, de elevação ou de corte.

Para adicionar números de piso/espelho do degrau

Como com qualquer anotação, estes números somente serão visíveis na vista nas quais eles foram colocados.
Nota: A anotação de piso/espelho do degrau não pode ser adicionada em uma escada com base no croqui.
1. Clique na guia Anotaçãopainel Identificador (Número do degrau).
2. Na paleta Propriedades, altere as propriedades de instância. Estes valores de propriedade serão salvos e utilizados como padrões para os números de piso/espelho do degrau adicionados ao modelo, oferecendo uma maneira para definir estas preferências de uma só vez.

   As opções permitem anotar pisos ou espelhos de degrau, para selecionar a orientação do identificador, e para alterar o tamanho do texto para o número.

   Nota: Se você não é um cliente da Autodesk Maintenance and Desktop Subscription, poderá definir as propriedades antes de colocar a anotação. Siga as etapas abaixo para modificar a anotação do piso/espelho do degrau após a colocação.
3. Em uma vista de planta, posicione o cursor para realçar a referência (localização no lance da escada) onde você deseja inserir os números:
   • Esquerda
   • Quarto esquerdo
   • Centro
   • Quarto direito
   • Direita
4. Clique para colocar os números do piso/espelho de degrau. Por padrão, os espelhos de degrau são numerados.
   Nota: Em uma vista de corte ou de elevação, os números do piso/espelho do degrau somente podem usar o caminho da escada como referência para o posicionamento.
5. Repita a etapa anterior para adicionar os números do piso/espelho do degrau para todos os lances da escada, se desejado. Os números do piso/espelho do degrau são seqüenciais para todos os lances da escada.
6. No painel Seleção, clique em (Modificar) para finalizar o comando.

Para modificar a anotação do piso/espelho de degrau após a colocação

1. Selecione a anotação do piso/espelho do degrau (Use Tab para realçá-la se necessário).
2. Na Barra de opções, altere o valor do número inicial, se necessário.

   A sequência de números do piso/espelho do degrau será automaticamente alterada de acordo com o novo valor e todas as anotações do piso/espelho do degrau da escada serão atualizadas.

3. Na paleta Propriedades, altere as propriedades de instância.

   Ao editar as propriedades após a anotação ter sido colocada, observe que também é possível alterar a referência utilizada para colocar a anotação.

4. Para excluir a anotação do piso/espelho de degrau e pressione Excluir.

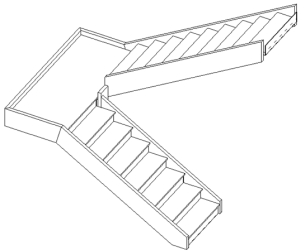

Lances de escada iniciando e terminando com um espelho de degrau

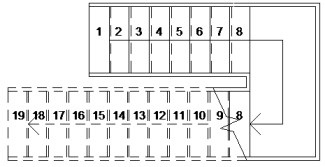

• Os espelhos do degrau são numerados:

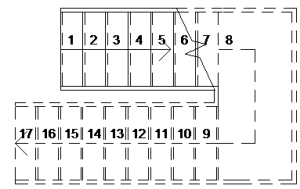

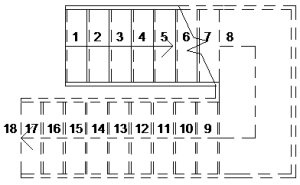

• Os pisos são numerados:

Nota: Observe que quando você numera os pisos em uma extremidade do lance da escada com um espelho de degrau, o número do último piso corresponde ao patamar (o número 8 na figura anterior).

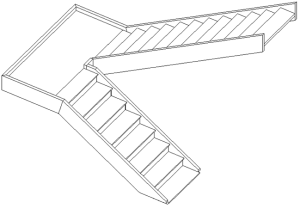

Lances de escada iniciando e terminando com um piso

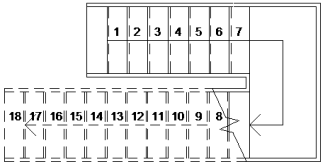

• Os espelhos do degrau são numerados:

• Os pisos são numerados:
