Embora a tubulação seja concêntrica, é possível especificar a justificação para tubulações de diferentes tamanhos.
O Editor de justificação permite alinhar a parte superior, inferior ou os lados de tubulações em uma seção do sistema.
- Realce uma tubulação na seção ou sistema que você deseja justificar, pressione Tab uma ou mais vezes para ressaltar os segmentos que deseja justificar e clique para selecionar a tubulação.
- Clique em Modificar | guia Tubulações
painel Editar
Justificar para acessar o Editor de justificação. - Clique em

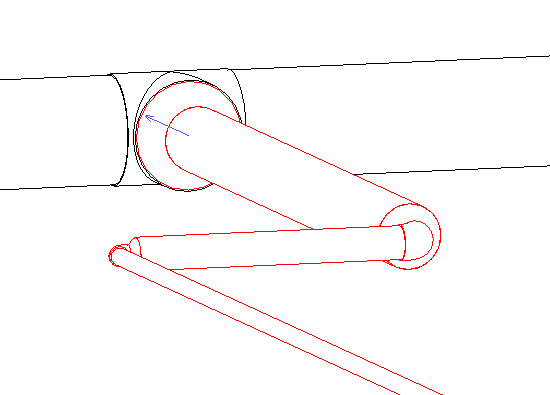

Ponto de controle para selecionar a extremidade da seção de dutos que será utilizada como referência para a justificação, como indicado por uma seta que aparece na extremidade da ramificação.
Cada clique alternativamente seleciona o segmento inicial ou final, como indicado por uma seta em qualquer extremidade da ramificação.
- Especifique a direção do alinhamento.
Clique... para alinhar a...
Superior esquerdo
Superior central
Superior direito
Meio esquerdo
Meio central
Meio direito
Inferior esquerdo
Inferior central
Inferior direito Também é possível clicar em

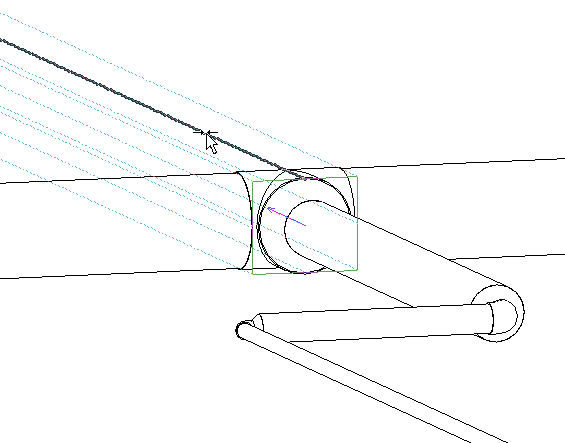

Linha de alinhamento e selecionar uma linha de referência na área de desenho. Esta operação é mais útil em uma vista 3D com Linhas finas selecionado e o estilo visual definido para Estrutura de arame. Linhas de referência tracejadas são exibidas nas arestas e ao longo do centro das faces da tubulação de referência. Nota: Você deve especificar o estilo visual Estrutura de arame antes de utilizar o Editor de justificação. - Clique em uma das linhas de alinhamento do desenho para especificar a linha a ser usada para a justificação.
- Quando estiver satisfeito com as configurações de justificação para a tubulação, clique em
Concluir para alinhar a tubulação ou clique em

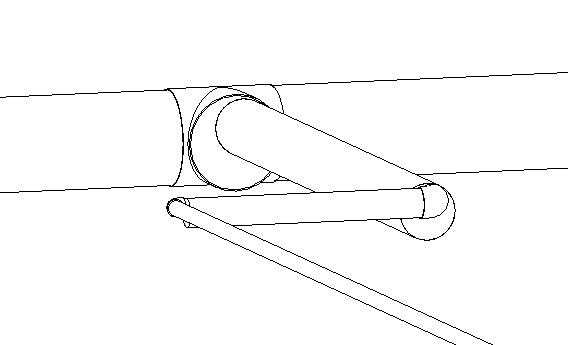

Cancelar para fechar o Editor de justificação sem aplicar as alterações. A tubulação mostrada aqui foi justificada ao centro superior do grande segmento conectado ao tubo em T.
