Desenhar uma nova família layout de treliça

Crie uma treliça personalizada para colocar em um modelo estrutural.

A família de layout de treliça consiste em linhas que definem os elementos da treliça como banzos e teias. Os membros banzo e teia são criados para que suas linhas centrais (eixo X local) esteja ao longo das linhas de layout definidas na família de layout de treliça. Todo o layout será transformado para que a distância entre os dois planos de referência finais seja determinada pela instância de treliça com base em sua forma no projeto.

Para desenhar banzos de treliças

Desenhar teias da treliça

Atribuir famílias de elemento de estrutura para a família de treliça.

Salvar e carregar a família de treliça

1. Clique em NovaFamília. Navegue para o diretório de modelo Imperial ou Métrico e selecione o arquivo da família de modelo Structural Trusses.rft. Clique no botão Abrir para abrir um novo arquivo de família.

   O modelo de família de treliça estrutural fornece cinco planos de referência permanentes: superior, inferior, esquerdo, central e direito. Os planos esquerdo e direito indicam o comprimento do espaçamento da treliça. As linhas de layout da treliça que terminam nestes planos ou são coincidentes com eles, irão manter seus relacionamento durante a transformação do layout no ambiente do projeto.

2. Clique na guia Criarpainel Detalhe (Banzo superior).

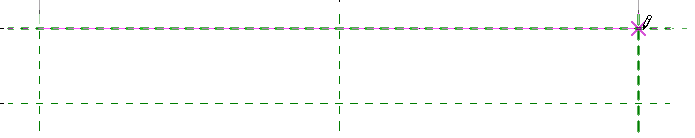

3. Desenhe ao longo do plano de referência superior para definir o banzo superior.

4. Clique no símbolo de cadeado anexado à linha para bloquear o banzo no plano.
5. Clique na guia Criarpainel Detalhe (Banzo inferior).
6. Desenhe ao longo do plano de referência inferior para definir o banzo inferior.
7. Clique no símbolo do cadeado para bloquear o banzo no plano.
8. Clique na guia Criarpainel Detalhe (Teia).
9. Desenhe as teias do painel.
10. Se necessário, clique cotas adicionais entre as linhas desenhadas e planos de referência.

    O parâmetro Comprimento pode ser utilizado na sua família de layout de treliça para realizar cálculos para especificar a localização de membros verticais da teia para calcular o número de painéis a serem criados no ambiente do projeto.

11. Clique na guia Inserirpainel Carregar da biblioteca (Carregar família de estrutura).

    Para poder especificar famílias de esqueleto estrutural para a família de layout de treliça a ser usado, você precisa carregá-las em sua família de layout de treliça. Navegue para o diretório de família Imperial ou Métrica e selecione o arquivo da família de modelo de esqueleto estrutural para banzos e teias. Estas precisam ser famílias de esqueleto estrutural ou famílias de anotações genéricas. Repita esta etapa para especificar cada tipo de treliça planejado.

12. Clique na guia Criarpainel Propriedades (Tipos de família). Na caixa de diálogo Tipos de família, clique em Nova e insira um nome para este tipo de treliça. Repita esta etapa para cada tipo planejado de família de treliças.
13. Para cada tipo de família de treliças, selecione o tipo de esqueleto desejado para o banzo superior, banzo inferior, teias verticais e teias diagonais. Clique em OK para fechar a caixa de diálogo.
14. Clique em Salvar como. Navegue para o diretório de família, insira um nome para a nova família de treliça e clique em Salvar.
15. Para ser carregada em um projeto, clique na guia Criarpainel Editor de família (Carregar no projeto).
    Nota: Lembre-se de arrastar a treliça para uma vista de planta, não para uma vista de elevação.
