Utilize as ferramentas comuns de croqui para definir o limite para um sistema de folhas de tela soldada cobrindo uma área.
- Clique na guia Estrutura
painel Armadura
(Área da tela soldada estrutural). - Selecione o piso, parede ou laje de fundação para receber a área de tela soldada.
- Clique em Modificar | guia Criar limite de tela soldadapainel Desenhar
(Linha do limite). - Desenhe um ciclo fechado.

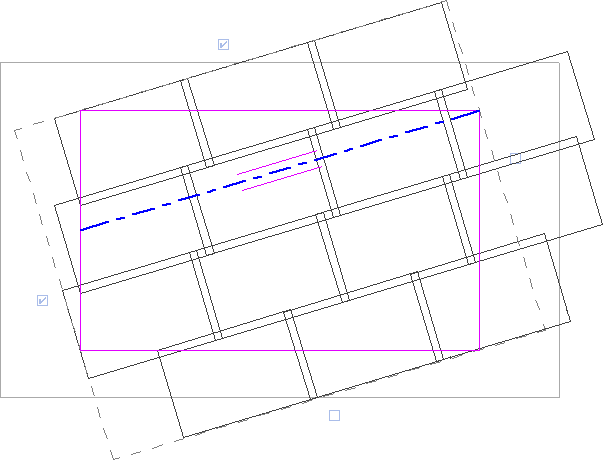

Nota: Um símbolo de linha paralela indica a aresta da direção principal da área da tela soldada. No modo de croqui, é possível alterar a direção principal desta área. A direção principal da área da tela soldada é muito importante porque ela determina a rotação da folha da tela soldada. O fio principal dentro da folha de tela soldada está paralelo à direção principal. Cada área de tela soldada tem um envoltório retangular (linha tracejada) com controles de aresta. - Selecione os controles para determinar as arestas inicial/final do layout da folha de tela soldada.

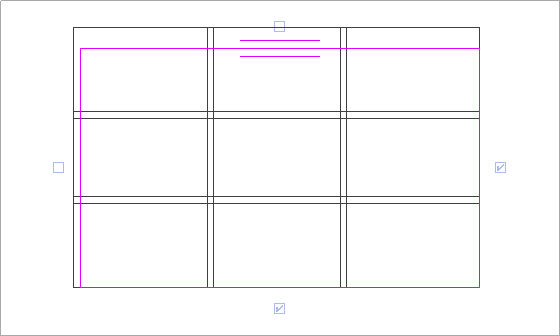

Usando estes controles é possível indicar o alinhamento da folha da tela soldada e os valores de sobreposição de emendas. Você deve selecionar ao menos dois controles vizinhos para criar um layout correto da folha da tela soldada. O layout da folha da tela soldada ajusta as folhas de tela soldada ao limite da tela soldada. A folha da tela soldada é cortada pelo limite desenhado e aberturas no hospedeiro.
Nota: Para alterar os parâmetros de gráfico da armadura da tela soldada, clique na guia Vistapainel GráficosVisibilidade/Gráficos e modifique os parâmetros em áreas de tela soldada estrutural ou Armadura estrutural de tela soldada. - Selecione a posição da sobreposição de emenda na seção Construção da paleta Propriedades da área de tela soldada.
- Clique em Modificar | guia Criar limite da tela soldadapainel Modo
Concluir modo de edição. - Para inserir símbolos e identificadores automaticamente no croqui completado, selecione a vista correta no parâmetro Identificar novo membro em parâmetros da vista em Dados de identidade da paleta Propriedades da área de tela soldada.

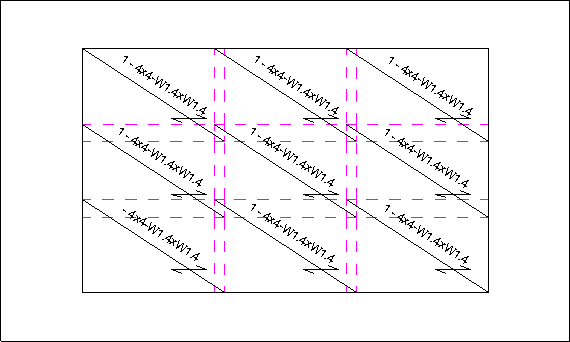

O Revit insere um símbolo e um identificador de armadura de tela soldada separadamente para cada folha da tela soldada.
