Os montantes secundários de canto são montantes secundários únicos que podem ser colocados entre os pontos finais de duas paredes cortina, as bordas de vidraças inclinadas, ou qualquer montante secundário interno em um elemento de cortina curvo, como uma parede cortina em arco.

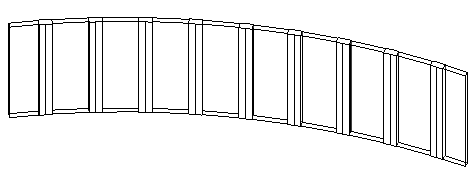

Parede cortina em arco com montantes internos
O Revit inclui quatro tipos de montantes secundários de canto:
- Montante secundário de canto L: painéis de paredes cortina ou vidraça inclinada que se encontram nas extremidades das pernas do montante secundário. Você pode definir o comprimento e espessura das pernas dos montantes secundários nas propriedades de tipo do montante secundário.
Montante secundário de canto L entre duas paredes cortina
- Montante secundário de canto V: painéis de paredes cortina ou vidraça inclinada que se encontram nos lados das pernas do montante secundário. Você pode definir o comprimento e espessura das pernas dos montantes secundários nas propriedades de tipo do montante secundário.
Montante secundário de canto V entre duas paredes cortina
- Montante secundário de canto trapezoidal: painéis de paredes cortina ou vidraça inclinada que se encontram nos lados do montante secundário. Você pode definir a largura e comprimento central ao longo dos lados que se encontram nos painéis nas propriedades de tipo do montante secundário.
Montante secundário trapezoidal entre duas paredes cortina
- Montante secundário de canto quadrado: painéis de paredes cortina ou vidraça inclinada que se encontram nos lados das pernas do montante secundário. Você pode especificar a profundidade do montante secundário em dois segmentos.
Se os dois segmentos de montante secundário são iguais e a união não está em 90 graus, o montante secundário tem uma forma de pipa:
Se o ângulo de união está a 90 graus e os segmentos são desiguais, o montante secundário é um retângulo:
Se os dois segmentos são iguais e o ângulo da união está a 90 graus, o montante secundário é um quadrado:
