Identificação da armadura da área

É possível anotar a região da armadura da área utilizando símbolos e identificadores personalizados. Isso fornece informações sobre o tipo de armadura e detalhes específicos do limite.

Inserção de um símbolo de armadura da área

1. Clique na guia Anotaçãopainel Símbolo Símbolo da armadura da área.
   Nota: Você pode carregar símbolos de armadura da biblioteca caso nenhum exista no projeto.
2. Selecione a armadura da área na qual deseja inserir o símbolo.

3. Posicione e clique para inserir o símbolo de armadura da área.

Inserção de um identificador de armadura da área

1. Clique na guia AnotaçãoPainel IdentificadorIdentificar por categoria.
   Nota: É possível carregar identificadores de armadura a partir da biblioteca caso nenhum exista no projeto.
2. Selecione a armadura da área na qual deseja inserir o identificador.

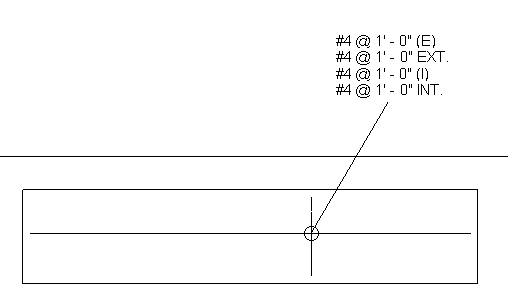

   É possível incluir propriedades principais de espaçamento ao editar a legenda do identificador. Espaçamento principal inferior/interno e Espaçamento principal superior/externo estão disponíveis para os Parâmetros de categoria.

3. Pressione Esc para sair da ferramenta Identificador.
   Nota: Para solucionar erros de arredondamento que podem se manifestar ao identificar a armadura da área, é possível alterar as unidades de medida para o volume e o comprimento de armadura. Clique na guia Gerenciarpainel Configurações Unidades do projeto. Em Volume de armadura ou Comprimento de armadura, ajuste as unidades, o arredondamento e a representação de símbolos conforme necessário.
