Criar subregiões da superfície topográfica

Subregiões topográficas são áreas desenhadas dentro de superfícies topográficas existentes.

Por exemplo, pode-se usar sub-regiões para desenhar estacionamentos em uma superfície gradeada, ruas ou ilhas. A criação de uma sub-região não resulta em superfícies separadas. Somente define uma área da superfície onde é possível aplicar um conjunto diferente de propriedades, como material.

Para criar uma sub-região

1. Abra a planta do terreno que exibe uma superfície topográfica.
2. Clique na guia Massa e Terrenopainel Modificar terreno (Subregião).

   O Revit entra no modo croqui.

3. Clique em (Selecionar Linhas) ou use outras ferramentas de croqui para criar a sub-região na superfície topográfica.
   Nota: Utilize um contorno fechado para criar uma subregião da superfície topográfica. Se você cria vários contornos fechados, somente o primeiro contorno é utilizado para criar a subregião, os contornos remanescentes são ignorados.

Para alterar os limites da sub-região

1. Selecione a sub-região.
2. Clique em Modificar | guia Topografiapainel Subregião (Editar limite).
3. Clique em (Selecionar Linhas) ou use outras ferramentas de croqui para modificar a sub-região na superfície topográfica.

Exemplo

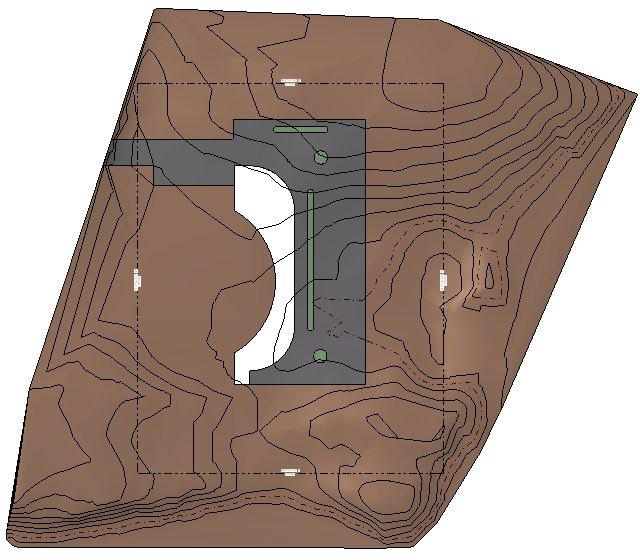

A imagem a seguir mostra uma superfície topográfica que tem uma sub-região, mostrada em cinza.

Dica: É possível usar subregiões para adicionar elementos da estrada como estacionamento, desativar setas e desativar marcações. Para simplificar o processo, utilize um componente de detalhe como modelo e use a ferramenta Selecionar linhas no editor da subregião. Se desejado, é possível bloquear limites da subregião para as linhas selecionadas do componente de detalhe. Quando você move o componente de detalhe, a subregião se ajusta automaticamente.
