Criar escadas ao desenhar um lance de escada

Ao criar uma escada por croqui, desenhar um lance de degrau é o método mais fácil. Os limites e espelhos são automaticamente gerados quando você desenha o lance.

Quando você conclui o croqui, um corrimão é automaticamente aplicado. A ferramenta Lance limita o projeto de sua escada para lances retos, lances retos com patamares e escadas espirais. Para obter maior controle ao projetar escadas, desenhe o lance do degrau ao desenhar as linhas de limite e de espelho de degrau.

Para modificar um lance de degrau de escada

  1. Abra uma vista da planta ou 3D.
  2. Clique na guia Arquiteturapainel Circulaçãomenu suspenso Escada (Escada por croqui).
  3. Clique em Modificar | guia Criar croqui da escadapainel Desenhar Lance.

    A ferramenta Linha é selecionada por padrão. Selecione uma ferramenta diferente no painel Desenhar, se desejar.

  4. Clique para iniciar o lance.

    Clique no ponto inicial no lado esquerdo

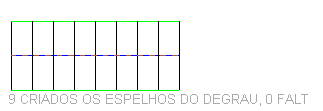

  5. Clique para finalizar o lance.

    Clique no ponto final no lado direito

  6. Como opção, especifique um tipo de corrimão para a escada. Consulte Especificar o guarda-corpo para uma nova escada por croqui.
  7. Clique em (Concluir modo de edição).

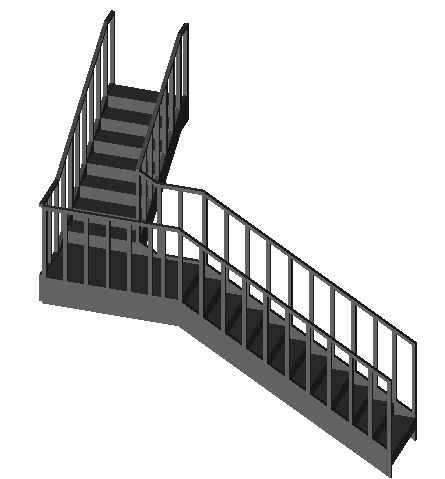

  8. Escada completada em 3D com corrimãos e balaústres-padrão.

Para criar escadas com um patamar

  1. Clique na guia Arquiteturapainel Circulaçãomenu suspenso Escada (Escada por croqui).
  2. Clique em Modificar | guia Criar croqui da escadapainel Desenhar Lance.

    A ferramenta Linha é selecionada por padrão. Selecione uma ferramenta diferente no painel Desenhar, se desejar.

  3. Clique para iniciar o lance.
  4. Clique para posicionar o patamar quando o número desejado de espelhos do degrau for alcançado.
  5. Arraste o cursor ao longo da linha de extensão para iniciar a desenhar os espelhos do degrau remanescentes.
  6. Clique para concluir os espelhos do degrau remanescentes.
  7. Clique em (Concluir modo de edição).
  8. Exemplo

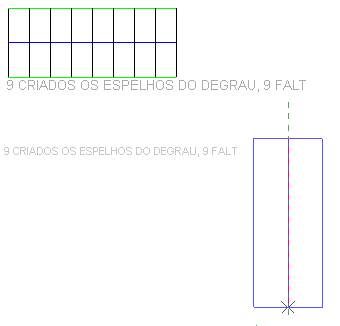

    Primeiro lance da escada - 9 espelhos criados com 9 remanescentes

    Lances adicionais da escada perpendicular ao original

    Croqui completado com o patamar criado automaticamente

Para modificar um lance de escada

    É possível modificar o perímetro da escada que você desenhou usando um das ferramentas de desenho.

  1. Selecione a escada.
  2. Clique na guia Modificar| Escadaspainel Modo Editar croqui.
  3. Clique em Modificar | guia Escadas > Editar croquipainel Desenhar, e selecione a ferramenta de desenho apropriada para efetuar as alterações.
  4. Exemplo

    Na imagem a seguir, o croqui do patamar foi modificado utilizando a ferramenta de desenho Raio inicial e final do arco.

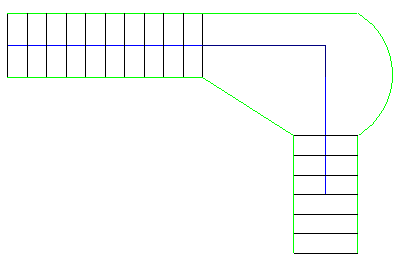

    Modificando os lances da escada

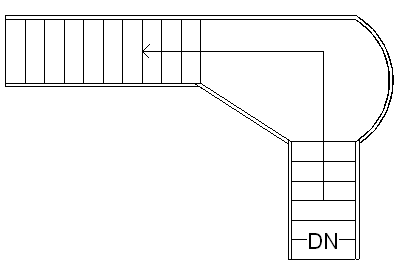

    Croqui completado com o patamar modificado

    Além disso, é possível modificar as escadas que você desenhou modificando suas propriedades de instância na paleta Propriedades. Para acessar as propriedades de tipo, clique em Editar tipo na paleta Propriedades.
