Dividir um caminho

Divida os caminhos e arestas de formas para definir nós nos quais os componentes adaptativos são colocados em um projeto conceitual.

Quando você divide um caminho, nós são aplicados para indicar a posição dos pontos de colocação de componentes. A divisão é feita ao determinar o número de divisões, a distância entre divisões ou por intersecção com referências (níveis, planos de referência verticais ou outros caminhos divididos).

1. Na área de desenho, selecione uma linha do modelo, linha de referência ou aresta da forma, na qual os componentes adaptativos repetitivos serão colocados.
2. Clique em Modificar | guia Linhas painel Dividir (Dividir caminho).

   Linha de modelo dividido	Aresta de forma dividida

Nota: Você pode dividir cadeias de linhas ou caminhos fechados de forma similar. Também é possível selecionar um caminho dividido para dividi-lo outras vezes.

Por padrão, o caminho é dividido em cinco segmentos com 6 nós equidistante (modelo Imperial) ou 4 segmentos com 5 nós equidistante (modelos Métrico). Você também pode alterar as configurações padrão de divisão utilizando a caixa de diálogo Configurações padrão de divisão.

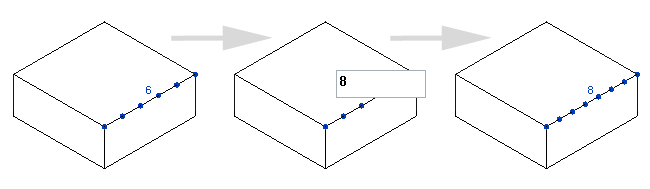

Na área de desenho, o número de nós é exibido para o caminho dividido. Clique neste número e insira o novo número de nós. Pressione Enter quando terminar para alterar as divisões.

A propriedade Número também está disponível na seção Nó da paleta Propriedades. Isto pode requerer a alteração da propriedade Layout para Número fixo se o método de layout tiver sido alterado.
