O resultado Saída Negativa apresenta as áreas onde estão localizadas as saídas negativas.
As saídas negativas podem ser erros no modelo – uma inclinação na direção errada, por exemplo – ou funcionalidades da ferramenta que requerem componentes de ferramentas especiais, como barras de deslize, elevadores ou buchas retrácteis, para que a peça possa ser ejetada.
Por vezes, se a saída negativa for reduzida e o material for muito flexível, é possível ejectar a peça sem recorrer a componentes de ferramentas especiais, por exemplo, com alguns encaixes por pressão. No entanto, se possível, as saídas negativas deverão ser evitadas para manter o desenho da ferramenta simples. Quanto menos complexa for a ferramenta, menos dispendiosas serão a utilização e manutenção da mesma.
Utilizar este resultado
O resultado Saída Negativa apresenta saídas negativas e funcionalidades sombreadas em superfícies que têm um ângulo de inclinação de 1 grau, no mínimo.
Quando as saídas negativas são detectadas, pode tomar-se a decisão de modificar o desenho da ferramenta ou utilizar um componente de ferramenta mais complexo para formar a saída negativa, para que a peça possa ser ejetada.
Quando tiverem sido identificadas as saídas negativas ou funcionalidades sombreadas na peça, é necessário verificar se estas saídas negativas podem ser removidas do desenho da peça ou não. Se estas funcionalidades não forem necessárias, a peça pode ser redesenhada. Contudo, se as saídas negativas forem necessárias, os componentes de ferramentas podem ser desenhados para assegurar uma extração adequada da peça.
A remoção da saída negativa ou da funcionalidade sombreada corrige o problema.
O que deve procurar
As saídas negativas são apresentadas a vermelho e as áreas sombreadas são apresentadas a azul. Determine se a saída negativa é causada por um erro no modelo da peça ou se é necessário para o objetivo de desenho da peça. Se a peça contiver saídas negativas necessárias, uma solução possível poderá ser remover as áreas sombreadas ou as áreas de saídas negativas da peça. Desta forma, a peça pode ser ejetada normalmente sem grandes alterações no molde.

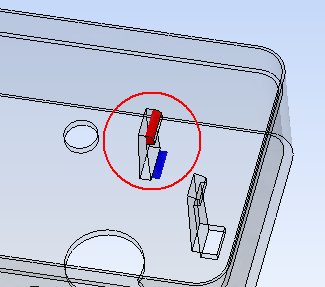

Por exemplo, a Figura 1. abaixo mostra uma saída negativa (vermelho) numa funcionalidade de "dedo preso". A sombra é apresentada em azul. Este tipo de saída negativa requer geralmente ajustes dispendiosos como a utilização de um elevador ou barra de deslize para assegurar que a peça pode ser ejetada.
Potencial problema de saída negativa

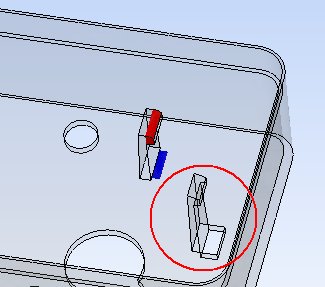

Contudo, a Figura 2. mostra que com uma pequena alteração e com custos mínimos do molde, pode ser criado um orifício na peça para remover a área sombreada a azul e, em seguida, o desenho torna-se válido.
Desenho válido
