Gerar o sistema de alimentação

Crie uma ferramenta de duas placas e gere o sistema de alimentação para os modelos no molde família.

1. Clique em (separador Geometria > painel Molde > Definir plano de partição). Aparece o diálogo Definir plano de partição e o modelo é orientado para uma vista inferior.

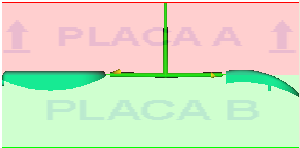

2. Introduza 28 mm na caixa Profundidade Z do plano e clique em Aplicar para mover o plano de partição, tal como mostrado em baixo.


3. Clique em Fechar para sair do diálogo Definir plano de partição. Utilizaremos as propriedades predefinidas do molde para este tutorial.
4. Clique em (separador Geometria > painel Molde > Tamanho do molde). Aparece o diálogo Propriedades do molde.
5. Na secção Espessura da placa, defina os seguintes valores:

   Placa A: 75 mm

   Placa B: 75 mm

6. Clique em OK para aplicar as suas alterações e sair do diálogo Propriedades do Molde.
7. Agora que os propriedades do plano de partição e do molde foram definidas, pode criar o sistema de alimentação para o seu molde. Clique em (separador Geometria > painel Sistema de alimentação > Assistente do sistema de alimentação). Aparece o diálogo Assistente do sistema de alimentação.
8. Na secção Gito,
   1. Introduza -70 na caixa de texto X e 45 na caixa de texto Y para definir a posição do gito.
   2. Clique em Procurar à direita da caixa de texto Propriedades. Aparece o diálogo de configuração do gito.
   3. Selecionar

      Tipo do gito:	Frio
      Forma do gito:	Circular cónico
      Diâmetro de início (1):	3
      Diâmetro de fim (2):	6

   4. Clique em OK para aplicar as suas alterações e voltar ao diálogo Assistente do sistema de alimentação ou Fechar, se não for necessário alterar as propriedades.
9. Na secção Canais de alimentação,
   1. Clique em Procurar à direita da caixa de texto Propriedades. Aparece o diálogo configuração do canal de alimentação.
   2. Selecionar

      Tipo de canal de alimentação	Frio
      Forma do canal de alimentação:	Circular
      Diâmetro (1):	5

   3. Clique em OK para aplicar as suas alterações e voltar ao diálogo Assistente do sistema de alimentação ou Fechar, se não for necessário alterar as propriedades.
10. Na secção ataques,
    1. Clique em Procurar à direita da caixa de texto Propriedades. Aparece o diálogo de configuração do ataque.
    2. Selecionar

       Tipo de ataque:	Frio
       Forma do ataque:	Retangular
       Largura (1):	3
       Espessura (2):	1
       Orientação:	Horizontal por comprimento
       Comprimento horizontal:	4

    3. Clique em OK para aplicar as suas alterações e voltar ao diálogo Assistente do sistema de alimentação ou Fechar, se não for necessário alterar as propriedades.
11. No diálogo Assistente do sistema de alimentação, selecione Estrela na lista pendente Esquema.
12. Clique em OK. O sistema de alimentação é criado.



Na próxima tarefa, testará o sistema de alimentação.
