Diálogo Restrições de empeno

Para aceder a este diálogo, execute uma análise Empeno, selecione a página Empeno no painel Resumo e clique em Indicador de Empeno, todos os efeitos.

Dica: Também pode aceder a este diálogo, clicando em (separador Resultados > painel Resultados > Restrições de empeno).

A secção superior deste diálogo permite-lhe definir as coordenadas X, Y e Z para os pontos utilizados para definir o empeno no modelo.

Existem duas maneiras de ver o empeno:

Plano de âncora

• A opção Plano de âncora permite-lhe definir três pontos no seu modelo que definem o plano de âncora utilizado para calcular o empeno do modelo.
  • O primeiro ponto definido é o ponto da âncora.

    É restringido em todas as direções (X, Y, Z).

  • O segundo ponto definido é restringido só na direção (X).
  • O terceiro ponto definido é restringido em ambas as direções (X e Y ).
  Dica: Para redimensionar os ícones do plano de âncora, mantenha premida a tecla Shift, clique e mantenha premido o botão do rato, e mova o cursor para cima e para baixo no ecrã. Pode também selecionar uma âncora e arrastá-la para uma nova posição.

Melhor ajuste

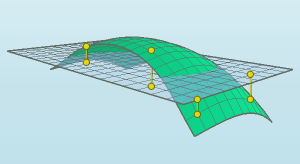

• A opção Melhor Ajuste é utilizada para definir uma superfície sem empeno a partir da qual são necessários o mínimo de deflexão e movimento como, por exemplo, uma superfície com tapete. Não existe limite para o número de pontos de referência que podem ser definidos para esta superfície.

A secção Deflexão Nominal Máx. deste diálogo é utilizada para especificar o máximo de deflexão permitido fora do plano na peça. Esta informação é utilizada para aceder ao nível de empeno em diferentes regiões do modelo.

Elementos da caixa de diálogo

Plano de âncora	Utilize um plano de âncora para medir a deflexão da peça.
Melhor ajuste	Use a técnica de melhor ajuste para medir a deflexão na sua peça.
Coordenadas X, Y e Z	Clique no modelo ou introduza as coordenadas X, Y e Z coordinates para especificar os três pontos no seu modelo que serão usados para calcular a deflexão da peça.
Lista de pontos de referência	Contém a lista de todos os pontos de referência que foram especificados.
Adicionar	Adiciona as coordenadas X, Y e Z à lista de pontos de referência.
Eliminar	Apaga as coordenadas selecionadas da lista de pontos de referência.
Modificar	Altera as coordenadas selecionadas.
Deflexão máxima nominal	Especifique o valor da deflexão no plano máxima permitida, para ser usada na avaliação do empeno.
Restaurar valor predefinido	Define a Deflexão máxima nominal para os valores predefinidos.
