A Pré-visualização do enchimento é uma representação pré-análise da forma como a peça será enchida.
A Pré-visualização do enchimento é apresentada quando tiver sido colocado um ponto de injeção no modelo e quando tiver sido selecionada a caixa de verificação Pré-visualização do enchimento no painel Tarefas de estudo. Os resultados da Pré-visualização do enchimento são atualizados sempre que reposicionar ou adicionar um ponto de injeção.
A

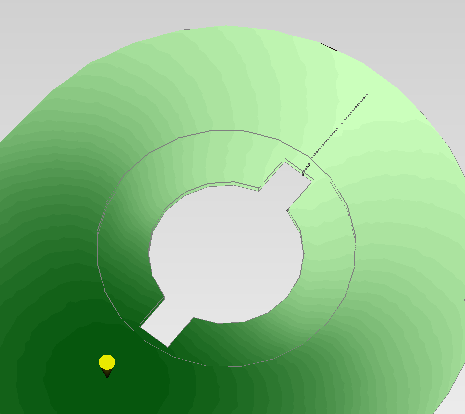

Pré-visualização do enchimento apresenta as seguintes informações:
- Uma representação gradual do tempo de enchimento – quanto mais clara for a cor, mais recente foi o enchimento dessa secção da peça.
- Pequenos pontos pretos que, em conjunto, representam as linhas de soldadura.
A
Pré-visualização do enchimento está disponível apenas sob as seguintes condições:
- O tipo de molde está definido como Apenas peça.
- Foi definido um ponto de injeção.
- Foi selecionada a opção Pré-visualização do enchimento no painel Tarefas de estudo.
- Não foi efetuada uma análise do estudo.
- A peça não pode incluir sistemas de arrefecimento, alimentação e canais de alimentação.
- Os moldes multi-cavidade não são suportados.
- Os planos de corte não funcionam com a Pré-visualização do enchimento.
- A espessura absoluta de qualquer secção da peça deve ser superior a 0,1 mm.
Nota: Uma Pré-visualização do enchimento não detectará moldações incompletas. Terá de executar uma análise Enchimento para as detectar.
Utilizar este resultado
É possível adicionar e ajustar pontos de injeção e avaliar o impacto dessas opções em tempo real. A capacidade de obter informações rápidas sobre as localizações das linhas de soldadura e sobre uma potencial sobrecompactação, antes de iniciar uma análise, irá reduzir o ciclo de desenvolvimento geral.
O que deve procurar
Quando visualizar o resultado Pré-visualização do enchimento, verifique o seguinte:
- As linhas de soldadura têm potencial para afetar a resistência estrutural da peça e podem ser consideradas defeitos visuais quando colocadas no local errado. O ajuste do ponto de injeção poderá deslocar as linhas de soldadura para uma posição menos crítica. Se as linhas de soldadura forem motivo de preocupação, execute uma análise de enchimento para determinar de forma mais precisa a qualidade das linhas de soldadura.
- Para evitar a sobrecompactação e os problemas de empeno resultantes, as extremidades de uma peça deverão encher todas em simultâneo. Sempre que possível, ajuste o ponto de injeção para obter um enchimento uniforme.
