Exportar para a visualização de defeitos

Pode observar uma renderização foto realista do seu protótipo digital, exportando o modelo e os resultados selecionados para um ficheiro e importando-o para o Autodesk Showcase.

Os produtos do Autodesk Simulation Moldflow são utilizados para prever a forma como um determinado desenho de molde irá encher e onde poderão ocorrer defeitos como chupados ou linhas de soldadura. Para visualizar o aspeto real que a peça pode ter e avaliar se estes defeitos são motivo para preocupação, pode exportar o modelo da peça e os resultados selecionados para um ficheiro ASCII FBX (*.fbx), que pode ser depois importado para o Autodesk Showcase.

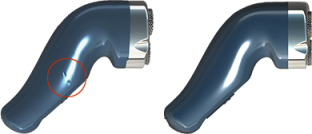

Restituição do Showcase de uma simulação digital que prevê chupados e segue novamente a otimização do desenho.

Existem várias opções disponíveis ao exportar o ficheiro para importação para o Autodesk Showcase. Pode exportar
Nota: Um ficheiro exportado inclui apenas uma cavidade. Se tiver mais do que uma cavidade, deve exportar cada uma em separado.

Esta funcionalidade está disponível para modelos Dual Domain e 3D.
