Criar um canal de alimentação

Adicione um canal de alimentação para o gito que criou na tarefa anterior.

Antes de inserir um canal de alimentação, primeiro tem de especificar as propriedades do canal de alimentação.

  1. Clique em Geometria, separador Base (separador Base > painel Criar > Geometria) para abrir o separador Geometria.
  2. Clique em Predefinições, separador Geometria (separador Geometria > painel Propriedades > Predefinições) e selecione Propriedades do canal de alimentação, separador Geometria Propriedades do canal de alimentação no menu pendente Predefinições. Aparece o painel Propriedades do canal de alimentação.
  3. Selecione Frio na lista pendente Tipo do canal de alimentação e Circular na lista pendente Forma do canal de alimentação.
  4. Introduza um Diâmetro (1) de 4 mm e clique em OK ou em Fechar se o valor pré-introduzido for 4.
  5. Clique em Predefinições, separador Geometria (separador Geometria > painel Propriedades > Predefinições) e selecione Tamanho da grelha, separador Geometria Tamanho da grelha no menu pendente Predefinições. Aparece o painel Definir Grelha.
  6. Introduza 5 mm na caixa de texto Tamanho da grelha e clique em OK ou em Fechar se o valor pré-introduzido for 5. A grelha não aparecerá até ao passo 8.
  7. Clique em Visibilidade do objeto, separador Ver (separador Ver > painel Visibilidade > Visibilidade do objeto) e retire a seleção de Caixa delimitadora no menu pendente Visibilidade do objeto. A caixa delimitadora é removida do modelo, o que tornará mais fácil criar o canal de alimentação.
  8. Clique em Canal de alimentação, separador Geometria (separador Geometria > painel Sistema de alimentação > Canal de alimentação). Aparece o painel Criar canal de alimentação e o molde é mostrado com uma grelha sobreposta.
  9. Rode e faça zoom ao modelo para que a base do gito e o ponto de injeção fiquem visíveis.
  10. Certifique-se de que as caixas de verificação Apresentar grelha e Ajustar à grelha na parte inferior do painel Criar canal de alimentação estão selecionadas.

  11. Com a ferramenta Selecionar, clique na base do gito e, arrastando, afaste o ponteiro do gito. Aparece uma linha amarela fina que termina com uma pequena esfera amarela. Esta esfera indica o fim do canal de alimentação. Como a opção Ajustar à grelha na caixa de diálogo Criar canal de alimentação está selecionada, a esfera saltará para a interseção da grelha mais próxima.

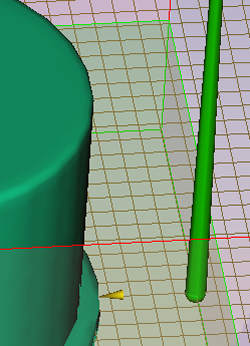

  12. Clique na interseção da grelha ilustrada.

  13. Clique com o botão direito no painel Gráficos e selecione Concluir criar canal de alimentação no menu. O canal de alimentação foi criado.

Na próxima tarefa criará o ataque.
