Duplicar a peça

Nesta tarefa, irá duplicar a peça para criar uma ferramenta de duas cavidades.

  1. Clique em Base > Tipo de molde > Multi-cavidade.

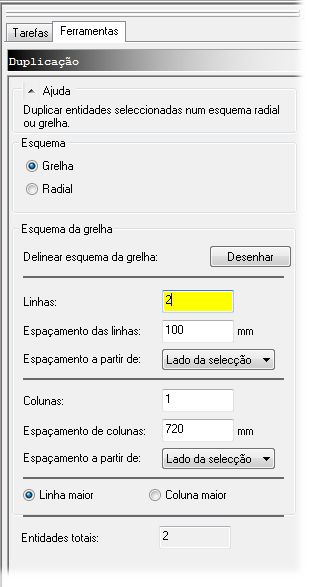

  2. Clique em Base > Geometria > Duplicado do esquema.

    1. Introduza 2 linhas.

    2. Introduza 100 mm no espaçamento entre linhas.

    3. Selecione espaçamento a partir do Lado da seleção.

    4. Introduza 1 coluna.

    5. Clique em OK.

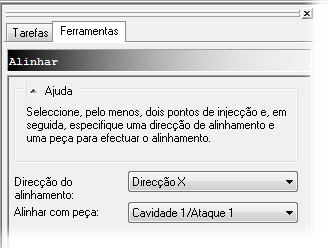

  3. Clique em Geometria > Esquema > Alinhar.

    1. Selecione Direção X como a Direção do alinhamento.

    2. Mantenha premida a tecla Ctrl e selecione ambos os pontos de injeção.

    3. Selecione Cavidade 1/Ataque 1 no campo Alinhar com peça.

    4. Clique em OK.
