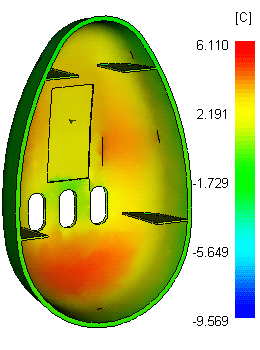

O resultado Variação da temperatura destaca áreas onde a geometria da peça e o sistema de arrefecimento farão com que a temperatura da superfície seja diferente da temperatura média da peça, que é obtida no fim do ciclo.
O vermelho indica áreas mais quentes do que a média, enquanto o azul indica áreas mais frias do que a média.
Utilizar este resultado
O resultado Variação da temperatura mostra o efeito do tamanho da peça na sua temperatura da superfície. As secções espessas e as prisões de calor, tais como pequenas áreas fechadas, também afectam a forma como o polímero arrefece e, portanto, este resultado deve ser lido juntamente com o resultado Variação do tempo de arrefecimento.
O que deve procurar
As áreas vermelhas no resultado Qualidade de arrefecimento podem ter origem em grandes de temperatura na superfície. Se for este o caso, utilize o resultado Variação da temperatura e as sugestões seguintes para investigar a causa.
| Variação da temperatura significativamente negativa | Possíveis problemas |
|---|---|
| Aumentar a espessura na área para reduzir a velocidade do arrefecimento. | Pode causar um problema funcional com o desenho, e pode aumentar o tempo que demora a congelar. |
| Se o problema for causado por hesitação, analise as causas da hesitação. | Pode causar um problema funcional com o desenho. |
| Considere utilizar um fluido de refrigeração mais quente nesta região quando desenhar o molde. |
| Variação da temperatura significativamente positiva | Possíveis problemas |
|---|---|
| Reduza a espessura da peça localmente. | Pode causar um problema funcional com o desenho. |
| Considere adicionar mais canais de arrefecimento e/ou utilizar um fluido de refrigeração mais frio nesta região quando desenhar o molde. |
