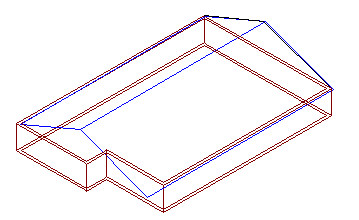

Можно сгенерировать наклонную плоскость путем преобразования существующей полилинии AutoCAD. Плоскость строится для выбранного (активного) этажа. С помощью плоскости можно определять элементы конструкции (например, крыши), наклоненных к горизонтальной плоскости этажей.
Прим.: Наклонная плоскость может быть удалена только тогда, когда к ней не привязаны элементы конструкции.
Способы построения наклонной плоскости.
На плане:

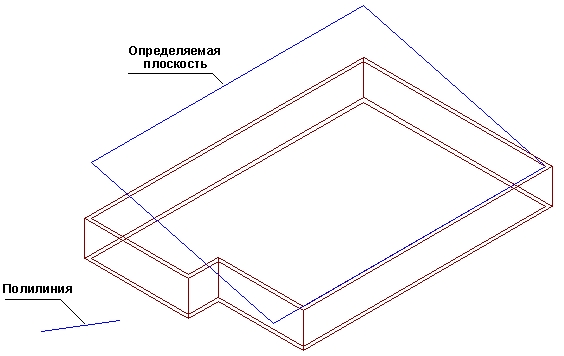

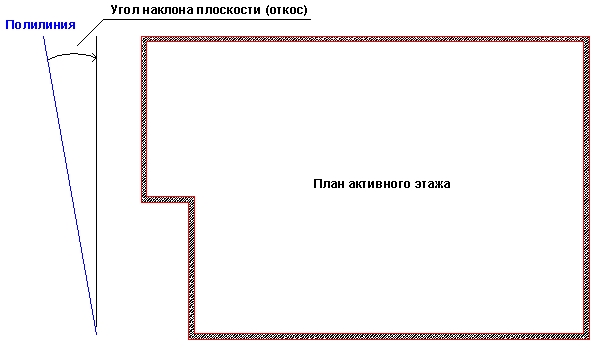

- указывают полилинию, определенную на плане этажа (см. рис. ниже); Примечание: угол наклона полилинии определяет крутизну наклонной плоскости;
- в диалоговом окне Построение плоскостей в поле редактирования Имя плоскости вводят имя;
- выбирают
, что позволяет использовать определение наклонной плоскости; - указывают параметры расположения плоскости:
- Уровень отсчета
- нулевой уровень (низ или верх этажа);
- смещение плоскости относительно выбранного нулевого уровня, если это необходимо;
- нажимают на кнопку
(Выбрать); - выбирают полилинию на чертеже;
- указывают направление проекции полилинии (по оси X или Y);
- выбирают две точки, определяющие площадь наклонной плоскости.
На фасаде:
- указывают полилинию, определенную в виде сбоку (см. ниже); Примечание: геометрические характеристики полилинии определяют геометрию определяемой наклонной плоскости;
- в диалоговом окне Построение плоскостей указывают имя плоскости в поле редактирования Имя плоскости;
- выбирают , что позволяет использовать определение наклонной плоскости;
- указывают параметры расположения плоскости:
- Уровень отсчета
- нулевой уровень (низ или верх этажа);
- смещение плоскости, относительно выбранного нулевого уровня, если это необходимо;
- нажимают на (Выбрать).
- выбирают две точки, определяющие площадь наклонной плоскости.
