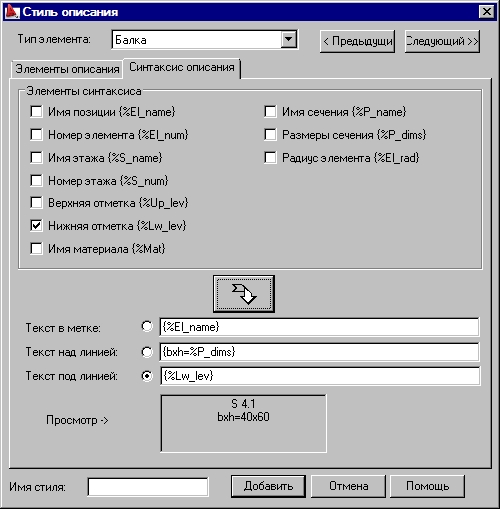

На закладке Синтаксис описания в диалоговом окне Стиль описания определяют синтаксис описания элемента.
Синтаксис задают следующим образом:
- в поле Элементы синтаксиса выбирают элементы, которые необходимо включить в описание;
- Линию описания выбирают такую (линию 1, линию 2, линию 3), к которой будут добавлены выбранные элементы синтаксиса.
- Чтобы добавить элементы, нажимают на стрелку.
В поле Предварительный просмотр описание элемента показывается таким, каким его задали. Это описание будет основано на числовых значениях сохраненных как фиксированные. Описание изменяется при изменении настроек (изменении единицы измерения, точности), но единицы не показываются при просмотре.
Если необходимо ввести более трех строк описания, можно создать разрыв последней строки, вставив параметр \P. Это стандартный параметр, используемый в AutoCAD (см. также AutoCAD: программные механизмы).
Переменные описания элемента:
%El_name - имя позиции или проема
%El_num - номер элемента
%S_name - имя этажа
%S_num - номер этажа
%Up_lev - верняя отметка
%Lw_lev - нижняя отметка
%Mat - имя материала
%P_name - имя сечения
%P_dims - размеры сечения
%El_rad - радиус элемента
%El_h - высота элемента (колонн и стен)
%El_th - толщина элемента (стен и плит)
%P_dims - размеры отдельного фундамента или проема
%P_diam - диаметр отверстия в балке
%R_lev - отметка отверстия в балке
%Grp_name - имя группы
%S - высота нижней обвязки дверной или оконной коробки (относится к проемам)
