Создание и изменение поперечных сечений

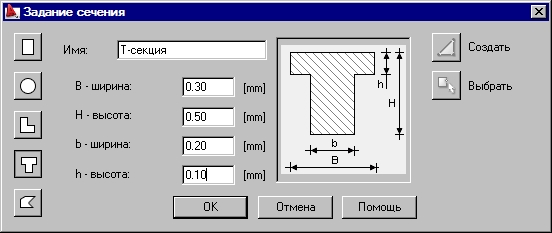

С помощью данного окна можно создавать и изменять следующие предварительно созданные типы поперечных сечений.

	Прямоугольный проём:	H - высота B - ширина
	Круглый проём - параметры:	D = диаметр.
	Уголковое сечение:	h, H = высота; b, B = ширина.
	Тавровое сечение:	h, H = высоты; b, B = ширины.
	Сечение произвольной формы: Создать – форма поперечного сечения определяется указанием на экране характерных точек сечения; Выбрать – на экране выбирается полилиния (созданная в AutoCAD®), которая образует закрытый контур.

Autodesk AutoCAD Structural Detailing - Formwork Drawings

1. щелкают на иконку, обозначающую тип поперечного сечения;
2. задают имя сечения в поле Имя;
3. указывают размеры поперечного сечения;
4. ОК.

При определении поперечного сечения произвольной формы, указывают имя поперечного сечения и щелкают Создать или Выбрать.
