Программа Autodesk AutoCAD Structural Detailing - Formwork Drawings позволяет создавать и изменять следующие типы сборных колонн:

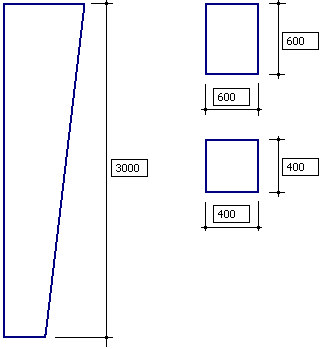

- колонна с прямоугольным поперечным сечением (клиновидным сечением)
Кроме определения размеров, для этого типа колонны можно также задать следующие расположения поперечного сечения в ее начале и конце (т.е. как поперечное сечение, заданное в начале колонны, располагается на ее конце):
Некоторые характерные расположения поперечных сечений в начале и конце колонны
Произвольное расположение поперечного сечения, задаваемое указанием величин параметров A и B.

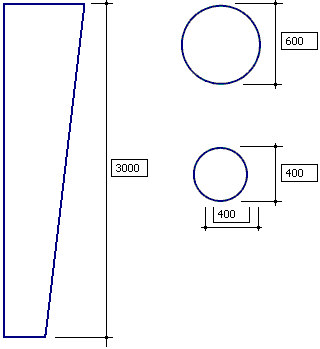

- колонна с круглым поперечным сечением (клиновидным сечением)
Кроме определения размеров, для этого типа колонны можно также задать следующие расположения поперечного сечения в ее начале и конце (т.е. как поперечное сечение, заданное в начале колонны, располагается на ее конце):
Некоторые характерные расположения поперечных сечений в начале и конце колонны
Произвольное положение сечения определяется путем задания значения параметра А.

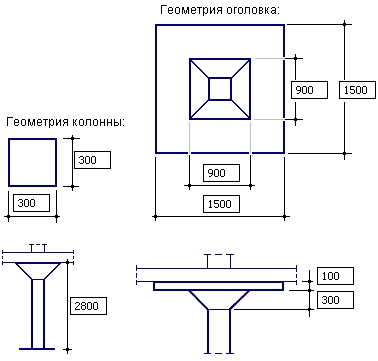

- колонна прямоугольного или круглого поперечного сечения с оголовком
Можно создать следующие типы оголовков для таких колонн:
