Прямоугольные координатные оси

Для определения прямоугольных осей используют опции на закладках диалогового окна Координатные оси:

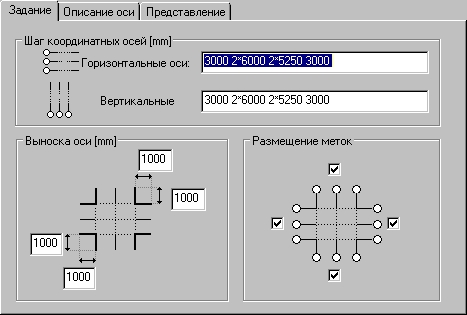

1. Задание

   • Шаг координатных осей - определяются расстояния между осями (вертикальными и горизонтальными);
   • Выноска оси - определяются длины осей за пределами проектной сетки;
   • поле Размещение меток позволяет выбрать расположение описания осей.

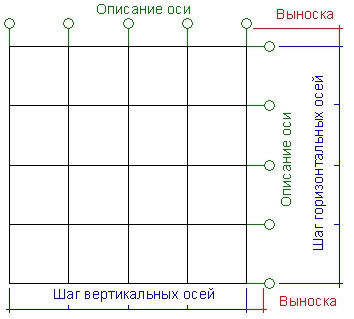

     Все эти параметры показаны на рисунке ниже.

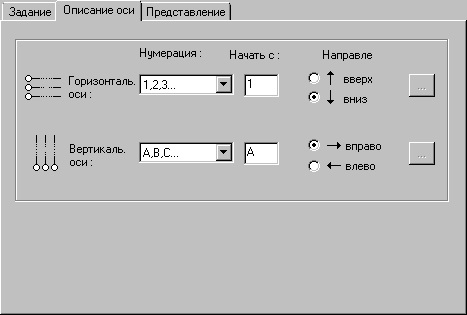

2. Описание оси (горизонтальной и вертикальной)

   • Нумерация – это поле для выбора метода описания оси.

     1, 2, 3 ...

     A, B, C ...

     I, II, III ...

     a, b, c ...

     пользовательский – если выбран этот тип, то тогда доступна кнопка (…), при нажатии на кноторуюоткрывается диалоговое окно Описание координатных осей. Для определения описания координатных осей, указывают положение и описание каждой оси и нажимают на кнопку ОК.


   • Начальное значение - поле Начать с используется для задания начального значения описания оси (в зависимости от выбранного типа описания);
   • Направление описания - опции используются для выбора направления описания (для радиальной раскладки наружу либо внутрь, для угловой раскладки вправо либо влево).
3. Представление.

   • Поле Ось содержит параметры линии оси на чертеже: тип, цвет и толщина.
   • Метка - здесь задают параметры значка описания:

     - форма (окружность, эллипс, квадрат, восьмиугольник);

     - цвет;

     - ширина линии метки;

     - размер;

     Если выбрана форма с описанием оси (), то указывают расстояние между двумя символами.

   • В поле Текст указывают шрифт, цвет и размер.
