После того, как будет создана модель конструкции, становится возможным автоматическое создание плана выбранного этажа:
- выберите этаж на закладке Moдель в диалоговом окне Инспектор объектов
- щёлкните правой кнопкой мышки и выберите из контекстного меню опцию Создать план этажа или выберите опцию:
- в меню: Строительніе чертежи > План этажа;
- из ленты: ASD Чертежи > Генерирование чертежей > План этажа;
- на панели инструментов: Чертежи > План этажа
; - командная строка: RBCX_DEF_STOREY_VIEW.
Созданный новый план появляется внизу экрана. Это план этажа на закладке Позиции в диалоговом окне Инспектора объектов (название плана может быть задано как План этажа Этаж-1).

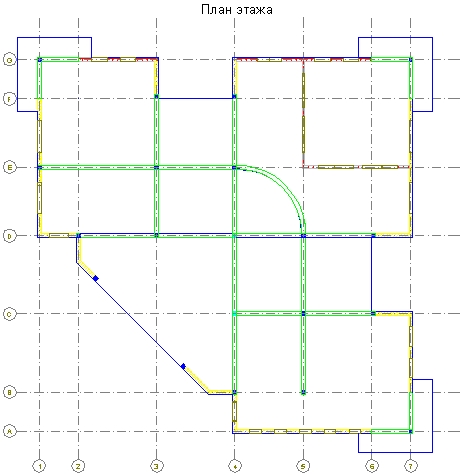

После указания плана этажа, нажмите правой кнопкой мышки и выберите опцию Aктивировать из контекстного меню, чертеж требуемого этажа создается в окне графического просмотра.
