После того, как будет закончена модель конструкции, становится возможным создание вертикального разреза модели конструкции в месте, указанном пользователем.
Для этого выберите опцию из:
- меню Строительные чертежи > Cоздать вертикальный разрез;
- ленты: ASD - Чертежи > Генерирование чертежей > Вертикальный разрез;
- на панели инструментов: Чертежи > Вертикальный разрез
; - командная строка: RBCX_DEF_V_SECTION.

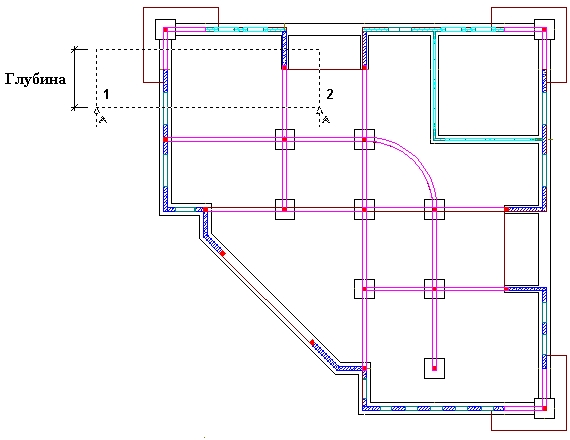

Прим.: Можно определить глубину отдельно для каждого сегмента ломаной линии, которая определяет ‘разрез’ модели конструкции. Это можно сделать, изменив положение линии, которая определяет глубину вида для выбранного сегмента ломаной линии (см. рисунок ниже).

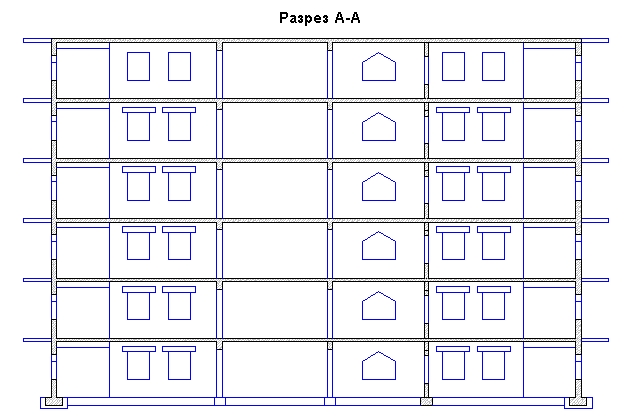

Построенный вертикальный разрез, пример которого показан на чертеже ниже, расположен на дереве закладки Пoзиции диалогового окна Инспектор объектов .
