После создания модели конструкции пользователь может запустить опцию, которая позволяет осуществить описание отдельных элементов конструкции. Описание элементов конструкции может быть размещено на планах (этажей или фундаментов) и на разрезах.

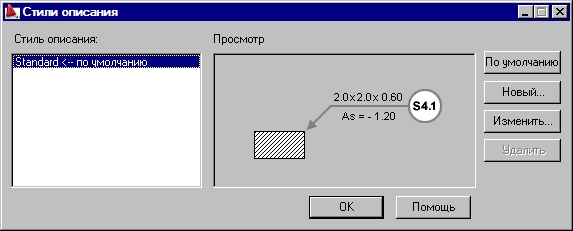

Стили описания элементов могут быть созданы, используя опции, содержащиеся в диалоговом окне Стили описания, представленном на рисунке ниже.
- в меню: Строительные чертежи > Стили > Стили описания элементов;
- из ленты: ASD - Чертежи > Настройки > Стили / Стили описания элемента;
- командная строка: RBCX_STYLE_LABEL.
Поле Описание стиля содержит стили, созданные для описания элементов конструкции.
Поле Просмотр содержит параметры графической настройки для заданного стиля описания элемента конструкции.
Для работы со стилями описания элементов используют такие кнопки:
- По умолчанию – выбирается стандартный стиль описания элемента конструкции;
- Новый – открывается диалоговое окно Стиль описания, где определяется новый стиль описания элемента конструкции;
- Изменить – открывается диалоговое окно Стиль описания, где изменяется выбранный стиль описания элемента конструкции;
- Удалить – удаляется подсвеченный стиль описания элемента конструкции из списка, находящегося в поле Описание стиля.
