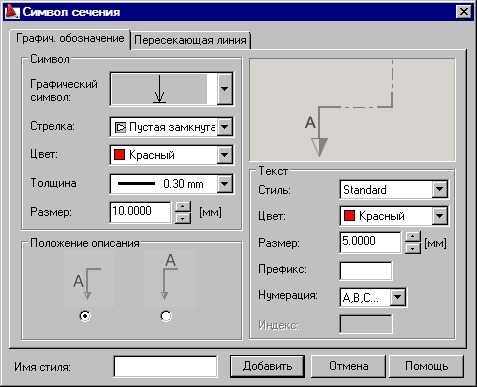

На вкладке "Графическое обозначение" диалогового окна Символ сечения можно определить графическое представление обозначения сечения.
В этом диалоговом окне можно определить следующие параметры:
- В поле "Обозначение" определяется графическое обозначение.
- Тип графического обозначения
- Стрелка
- Цвет
- Размер
- Толщина линии обозначения

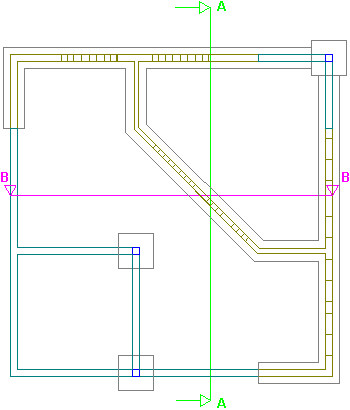

Пример обозначения сечения показан на рисунке ниже.
- Параметры в разделе "Текст" определяют стиль, цвет и размер шрифта. Кроме того, можно выбрать префикс и тип нумерации (A, B, C; 1, 2, 3; I, II, III или пользовательский).
