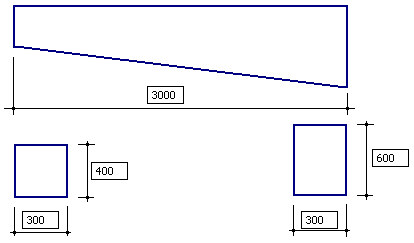

Программа Autodesk AutoCAD Structural Detailing - Formwork Drawings позволяет создавать и изменять сборные балки прямоугольного поперечного сечения (переменного сечения):
Кроме определения размеров, для этого типа балки можно также задать следующие расположения поперечного сечения в ее начале и конце (т.е. как поперечное сечение, заданное в начале балки, располагается на ее конце):
|
Некоторые характерные расположения поперечных сечений в начале/конце балки |
|
|
Произвольное расположение поперечного сечения, задаваемое указанием величин параметров A и B. |
|
