На закладке Элементы описания в диалоговом окне Стиль описания определяют такие параметры, как цвет, толщина линии, размер и шрифта описания элемента.
Существуют три метода описания элементов:
- для всех элементов, кроме плит и плитных фундаментов
|
1. |
Многострочный текст |
|
2. |
Текст на выносной линии |
|
3. |
Описание элемента на выносной линии + метка. |
- для плит и плитных фундаментов:
|
1. |
Многострочный текст |
|
2. |
Описание элемента несколькими строками по диагонали плиты |
|
3. |
Описание в метке, расположенной по диагонали плиты |
Задают элементы описания:
- в поле Позиция указывают цвет шрифта, стиль и размер для имени позиции из Инспектора объектов;
- в поле Текст описания указывают цвет шрифта, стиль размер и расстояние (до вспомогательной линии) для описания элемента конструкции;
- в поле Выносная линия задают параметры для линии, которая соединяет описание с элементом:
- для балок, колонн, стен, отдельных фундаментов – указывают цвет, толщину и размер стрелочек;
- для плит - задают цвет и толщину линий.
Опции этого поля доступны, если выбран 2-й или 3-й метод описания элемента.
- Опции в поле Метка позволяют задать следующие параметры метки, расположенной на конце линии, соединяющей описание элемента конструкции с ним самим: цвет, толщину линии, форму метки и размер описания.
Опции в этом поле доступны, если выбрается 3-й метод описания элемента.
Примеры описаний показаны на рисунке ниже. Следует обратить внимание на то, что имя позиции имеет отличные от описательного текста параметры (более крупный шрифт).

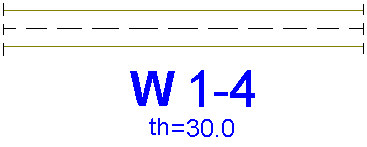

- Описание стены с использованием1-го метода
- Описание столбчатого фундамента с использованием 2-го метода

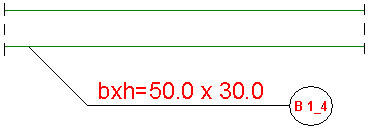

- Описание балки с использованием 3-го метода

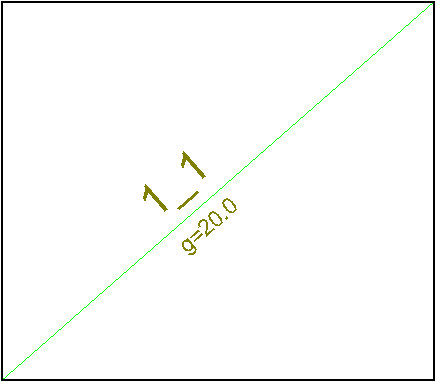

- Описание плиты с использованием 2-го метода
