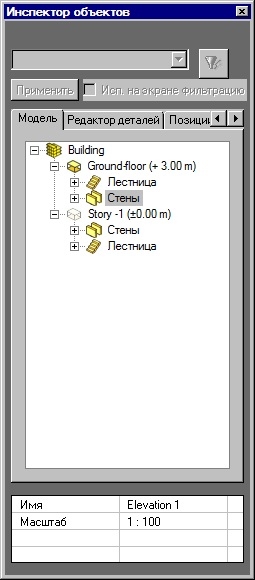

Диалоговое окно Инспектор объектов обычно находится на левой стороне окна, которое предназначено для создания графической модели. Ширину диалогового окна можно свободно корректировать, чтобы было больше пространства для черчения модели.
В диалоговом окне "Инспектор объектов" расположены:
- закладки, содержащие списки (наборы) элементов проекта, которые зависят от стадии проектирования (моделирование / позиционирование / печать);
- Модель
- Модель;
- Положения
- Печать;
- Печать;
- ASD Центр.
Эта часть диалогового окна позволяет отображать, на последовательных закладках, текущий список объектов созданных в проекте программой AutoCAD © Structural Detailing. Каждая из закладок предназначена для представления элементов на различных стадиях процесса проектирования, поэтому, каждая из них включает различные типы объектов, организованных немного разным способом.
Внизу расположены следующие кнопки.
- если выбран один элемент, то таблица показывает все свойства выбранного элемента;
- Если выбраны несколько объектов одного и того же типа, то в таблице отобразятся все поля со свойствами выбранного типа элемента. Однако отобразятся только те значения, которые являются общими для всех элементов; остальные поля останутся пустыми (что можно изменить)
- если выбраны объекты разных типов, то таблица покажет только те поля, свойства в которых будут являться общими для всех типов объектов.
