Форма арматуры

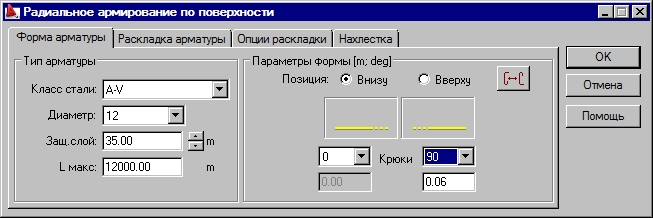

При переходе на закладку Форма арматуры диалоговое окно принимает такой вид.

В этом диалоговом окне можно задавать следующие параметры.

  1. В поле Тип арматуры:
    • выбирают тип арматуры: основную или конструктивную и определяют ее характеристики:

      o класс стали;

      o диаметр арматурных стержней;

      o максимальную длину арматурного стержня

      o защитный слой.

  2. В поле Параметры формы:
    • определяют форму арматуры; опция Позиция позволяет располагать созданную арматуру внизу или вверху плиты;
    • при нажатии на иконку изменяется направление несимметричного армирования, что позволяет устанавливать, на какой стороне стержня (в начале или в конце) расположены выбранные типы концов стержней;
    • в нижней части диалогового окна могут быть заданы следующие параметры:

      o геометрию концов стержней (необходимо помнить, что размеры концов стержней всегда остаются теми же, какими созданы в диалоговом окне, а длина средней части стержней может быть изменена во время создания раскладки);

      o при нажатии на иконку, которая отображает тип конца стержня, открывается диалоговое окно Создание формы, где выбирается соответствующий конец стержня. В данном окне можно задавать значения соответствующих размеров конца стержня. Можно выбрать тип обоих концов стержней (верхнего и нижнего).

      o можно также определить концы стержней в виде крюков (необходимо задать угол изгиба и длину крюка).
