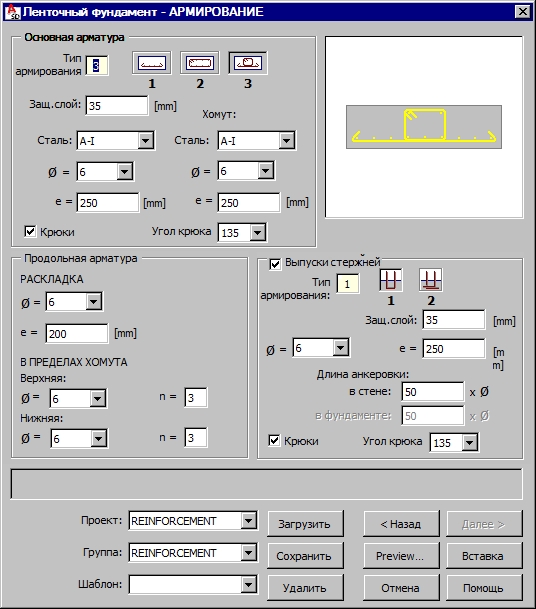

После завершения задания размеров ленточный фундамент и щелчка на кнопке Далее >, на экране появляется диалоговое окно.
В верхней части диалогового окна находятся параметры основной арматуры ленточного фундамента. Доступны три типа основного армирования:
- нижняя арматура;
- хомуты;
- нижняя арматура и хомуты.
Для основной (нижней) арматуры должны быть заданы следующие параметры:
- класс стали;
- защитный слой арматуры;
- диаметр стержня и шаг;
- угол изгиба, если выбрана опция Крюки. Доступные значения угла: 90, 135 и 180. Если же выключить эту опцию, крюки генерироваться не будут.
Для хомутов должны быть заданы следующие параметры:
- класс стали
- диаметр стержня
- шаг хомутов.
В средней части диалогового окна находятся параметры продольной арматуры ленточного фундамента. При задании нижней арматуры, определяются параметры раскладки продольной арматуры:
- диаметр стержня
- шаг арматуры.
При определении хомутов, должны быть заданы следующие параметры продольной арматуры (арматура располагается в пределах хомута):
- диаметр стержня
- число стержней в верхней и нижней части хомута.
Внизу справа в диалоговом окне находятся параметры арматуры соединения ленточного фундамента со стеной. Параметры этого типа армирования доступны (только в этом случае создаются выпуски арматурных стержней), если включена опция Выпуск стержней. Для данного типа арматуры должны быть заданы следующие параметры:
- схема армирования для соединения ленточного фундамента со стеной; доступны следующие типы армирования:
-
- класс стали, защитный слой и шаг стержня;
- длина анкеровки стержня в стене и фундаменте (длина анкеровки в фундаменте доступна для второго типа соединения ленточный фундамент–стена); если знак ‘=’ вводится перед числом в текстовом поле, то длина анкера может быть задана как длина участка, а не как множитель диаметра.
- Угол изгиба выпусков арматуры соединения ленточного фундамента с колонной, если выбрана опция Крюки. Доступные значения углов: 90, 135 и 180. Если же выключить эту опцию то крюки не будут сгенерированы.
Единицы измерения, используемые при создании геометрии и арматуры ленточного фундамента, настраиваются в диалоговом окне Рабочие настройки.
В нижней части диалогового окна имеются списки выбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:
- в иерархии проект является высшим к группе компонентом;
- в проекте могут быть созданы несколько различных групп;
- каждая группа может включать много шаблонов.
Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.
Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:
- Проект – Высокоэтажное здание;
- Группа - Фундаменты;
- Шаблон - Ленточный фундамент 01.
Список Шаблоны включает пользовательские шаблоны (схемы) ленточных фундаментов и их армирование. После определения геометрических характеристик и арматуры ленточного фундамента можно сохранить эти параметры, указав имя в поле Шаблон и нажав на кнопку Сохранить (примечание: шаблон сохраняется в выбранной группе и выбраннм проекте). В дальнейшем, при задании армирования ленточного фундамента можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.
При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.
Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.
В нижней части диалогового окна находятся следующие кнопки:
- Просмотр – на экране отображается ленточный фундамент и арматура;
- Назад < / Далее > – переход на пердыдущую либо следующую закладку;
- Вставить – созданный соединительный элемент помещается на чертеже. Необходимо указать номер позиции арматуры и расположение созданного ленточного фундамента на чертеже. Спецификация арматуры соответствует настройкам, указанным в диалоговом окне Рабочие настройки.
