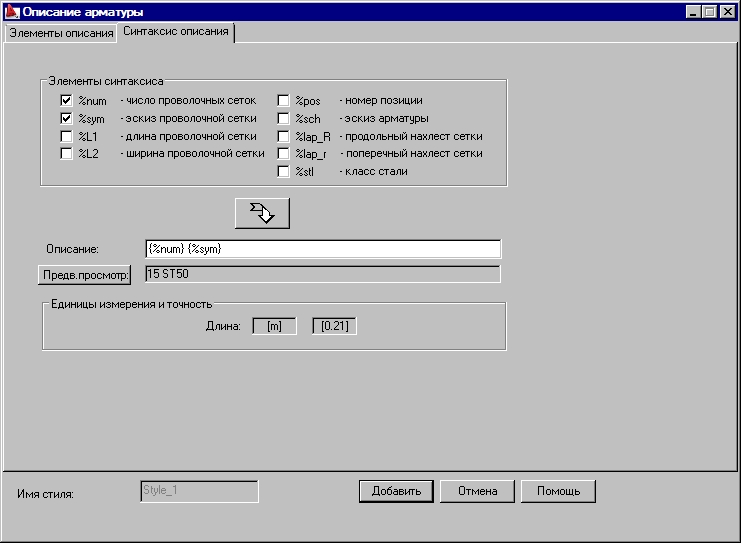

При выборе закладки Синтаксис описания открывается диалоговое окно Синтаксис описания, открывается диалоговое окно Описание арматуры (раскладка проволочной сетки), представленное ниже. Опции, находящиеся на этой закладке, используются для задания синтаксиса описания раскладки проволочной сетки.
Выбирая соответствующие компоненты описания эскиза, содержащиеся в поле Элементы синтаксиса, пользователь может переместить их в поле Описание (нажимая стрелку, расположенную в средней части диалогового окна), где переменные могут быть свободно размещены вместе с текстами, символами и т.д., указанными пользователем.
Поле Просмотр отображает описание раскладки арматуры, которое следует из заданного синтаксиса. Это описание основывается на числовых значениях, сохраняемых как постоянные, и реагирует на изменения в рабочих настройках (изменение единиц, разрядности). Примечание: единицы измерения не отображаются в просмотре.
Ниже поля с описанием приводится информация о единицах и разрядности, применяемых при отображении данного значения.
Список переменных, включенных в описание проволочных сеток, следующий:
%num - количество проволочных сеток;
%sym - символ проволочной сетки;
%L1 - длина проволочной сетки;
%L2 - ширина проволочной сетки;
%pos - позиция арматуры;
%sch - символ арматуры;
%lap_R - нахлестка проволочной сетки (продольная);
%lap_r - нахлестка проволочной сетки (поперечная);
%stl – класс арматурной стали.
