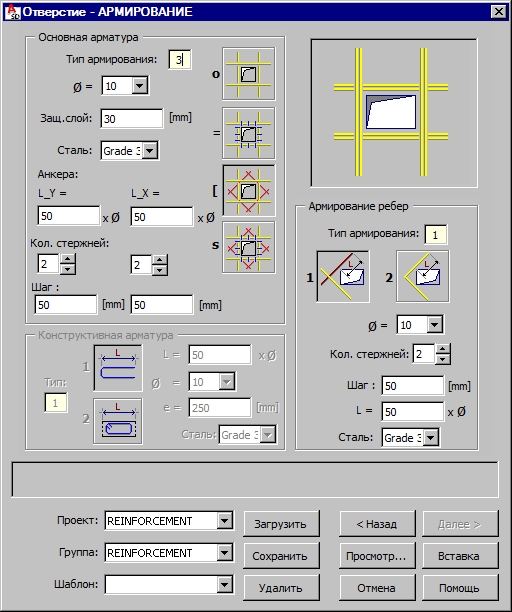

После того, как завершено задание размеров проема железобетонной плиты и нажата кнопка Далее >, на экране появляется диалоговое окно.
В верхней части диалогового окна могут быть выбраны схемы армирования отверстия:
основная арматура;
основная и конструктивная арматура;
основная арматура и армирование углов;
основная и конструктивная арматура, армирование углов.
Поле Основная арматура поддерживает опции, которые позволяют задавать параметры основной арматуры отверстия в железобетонной плите:
- диаметр арматуры;
- защитный слой арматуры;
- класс стали;
- анкеровку арматурных стержней в обоих направлениях (X и Y), анкеровка зависит от диаметра выбранных арматурных стержней; если символ ‘=’ вводится перед числом в текстовом поле, то длина анкера может быть задана как длина участка, а не как множитель диаметра;
- число стержней в обоих направлениях (X и Y);
- шаг стержней в обоих направлениях (X и Y).
Направления X и Y показаны на рисунке ниже.
Для второй и четвертой схем армирования становятся доступными опции в поле Конструктивное армирование. Это дополнительное армирование перпендикулярное контуру проема (см. рисунок ниже).
Арматурные стержни данного типа армирования могут иметь форму:
буквы U;
хомутов.
Должны быть заданы следующие параметры для данного типа арматуры:
- длину арматуры, которая зависит от диаметра стержня
- диаметр арматурного стержня ?
- класс стали
- шаг арматуры.
Для третьей и четвертой схем армирования становятся доступными опции в поле Армирование углов. Это дополнительное усиление арматурой углов проема. Доступны два типа армирования углов:
-
.
Для данного типа армирования задаются следующие параметры:
- диаметр арматурного стержня ?
- число стержней
- шаг арматуры
- длина арматуры, которая зависит от диаметра стержня
- класс стали.

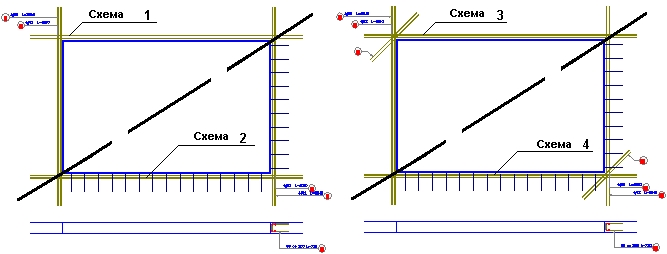

Ниже приведен пример армирования прямоугольного проема в плите с использованием всех четырех схем армирования.
Единицы измерения, используемые при создании геометрии и арматуры отверстия в плите, настраиваются в диалоговом окне Рабочие настройки.
В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:
- в иерархии проект является высшим к группе компонентом;
- в проекте могут быть созданы несколько различных групп;
- каждая группа может включать много шаблонов.
Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.
Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:
- Проект – Высокоэтажное здание
- Группа – Плита 1
- Шаблон - Отверстие 1.
Список Шаблоны включает пользовательские шаблоны (схемы) армирования отверстия в плите. После определения геометрических характеристик и арматуры отверстия можно сохранить эти параметры, указав имя в поле Шаблон и нажав на кнопку Сохранить (примечание: шаблон сохраняется в выбранной группе и выбраннм проекте). В дальнейшем, при задании армирования проема в плите можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.
При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.
Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.
В нижней части диалогового окна находятся следующие кнопки.
- Просмотр – можно предварительно просмотреть отверстие и его арматуру;
- Назад < / Далее > – открывается предыдущая / следующая закладка;
- Вставить – созданное отверстие и его арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом отверстия программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
