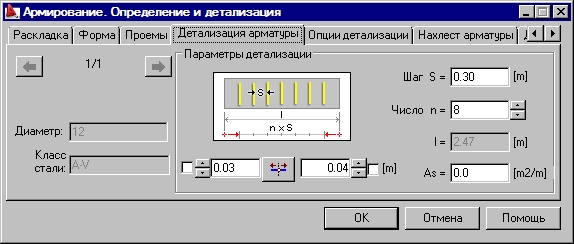

Рассмотрим опции на закладке Детализация арматуры в диалоговом окне Армирование. Определение и детализация. Появится следующее диалоговое окно:
Опции, содержащиеся в данном диалоговом окне, используются для определения параметров раскладки арматуры.
Расстояние между расставляемыми стержнями и линией раскладки принимается по умолчанию равным защитному слою. Направление раскладки параллельно назначенной линии раскладки.
Параметры раскладки могут быть определены:
- заданием значения шага арматуры (это основной параметр и основа для расчета остальных параметров);
- определением количества шагов арматуры n. (Примечание: не следует путать с количеством арматурных стержней - n + 1);
- заданием площади арматуры.
Изменение любого из перечисленных параметров приводит к изменению значений остальных параметров.
Схематичный чертеж, приведенный в диалоговом окне, иллюстрирует параметры, перечисленные выше. Опции, расположенные рядом с чертежом, позволяют точно разместить раскладку арматуры в данной зоне.
- Здесь находятся два поля редактирования, в которых определяют расстояние между крайней арматурой и границей зоны. Величину расстояния каждой зоны можно блокировать. Как только будет заблокировано одно расстояние с одной стороны, расстояние с другой будет автоматически подогнано по указанному количеству стержней и величине шага. Если заблокировать с двух сторон, то шаг будет автоматически подберется под данное количество стержней.
- Кнопка, расположенная между полями редактирования, позволяет центрировать раскладку.
