Опции, находящиеся в данном диалоговом окне, позволяют определять армирование в созданных сборных плитах. В верхней части диалогового окна выбираются два типа армирования плит:
- арматурными стержнями;
- проволочными сетками.
После завершения задания размеров геометрии раскладки сборных плит и нажатия на кнопку Далее >, на экране открывается диалоговое окно Сборные плиты – армирование.

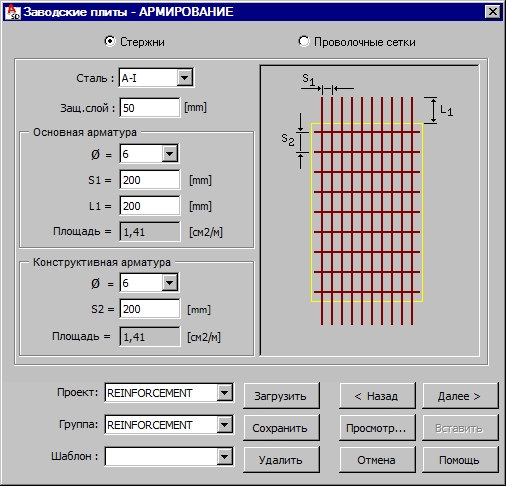

При армировании арматурными стержнями задаются следующие параметры:
- класс арматурной стали;
- защитный слой арматуры;
- параметры основной арматуры:
o диаметр стержня f;
o шаг основных арматурных стержней S1;
o длина L1, используемая для присоединения соседних плит;
- параметры конструктивной арматуры:
o диаметр стержня f;
o шаг стержней конструктивной арматуры.
Для основной и конструктивной арматуры, на базе принятых параметров армирования, рассчитывается площадь арматуры на метр.

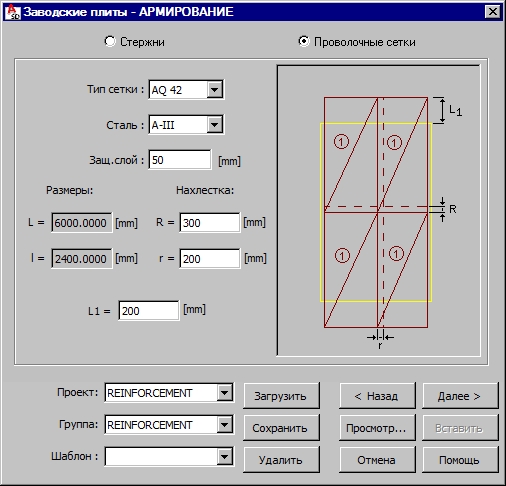

При выборе армирования проволочными сетками открывается диалоговое окно Сборные плиты. Армирование.
При армировании арматурными сетками задаются следующие параметры::
- тип проволочной сетки
- класс арматурной стали;
- защитный слой арматуры
- параметры сетки:
o нахлест арматуры R и r;
o длина L1, используемая для присоединения соседних плит.
После задания параметров армирования плит и нажатия на кнопку Далее >, на экране открывается диалоговое окно Сборные плиты. Открывается диалоговое окно Параметры чертежа.

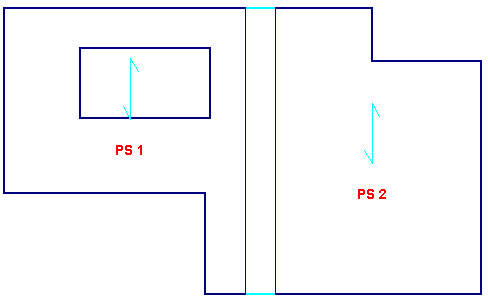

Пример раскладки сборных плит показан ниже на рисунке. Чертеж (стержень или сетка) может быть создан для любой плиты.
