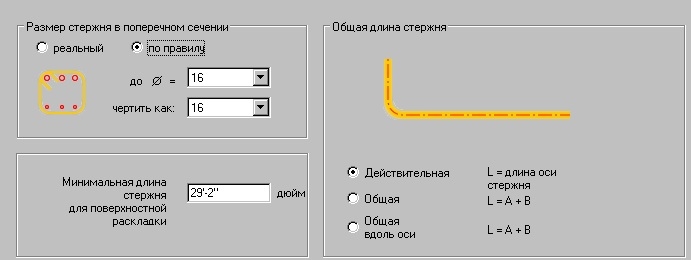

В этом диалоговом окне находятся опции, которые используются для представления арматурных стержней в поперечном сечении элемента железобетонной конструкции. Это окно можно увидеть в пункте Опции раздела Стержни в диалогового окна Рабочие настройки. Диалоговое окно включает в себя дополнительные параметры, как показано на рисунке ниже.
Размер стержня в поперечном сечении:
- реальный – если выбрана эта опция, то на чертеже поперечного сечения (диаметр арматурного стержня) будет отображен реальный размер стержня в масштабе;
- по правилу - если выбрана эта опция, то можно выбирать размер стержня в поперечном сечении, диаметр которого не больше диаметра арматурных стержней. Например, если выбраны следующие значения размеров: "f = 18 как 25 мм", то все арматурные стержни в поперечном сечении, диаметр которых не больше 18 мм, будут представлены как стержни диаметра 25 мм.

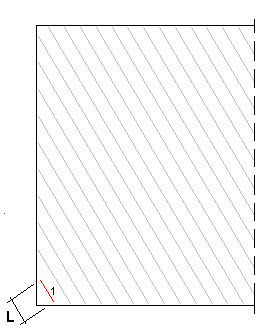

Ниже находится опция Минимальная длина стержня при поверхностной раскладке. Можно определить минимальную длину стержня; стержень, длина которого меньше, чем это значение, и который не будет создан при генерировании поверхностной раскладки. Пример такой ситуации иллюстрируется ниже на рисунке. Стержень №1 (показан красным цветом на чертеже), длина которого меньше, чем заданная минимальная длина стержня, в данном диалоговом окне не генерируется (см. спецификацию).
В правой части диалогового окна находится поле Общая длина стержня, где доступны такие опции:
|
действительная – если выбрана эта опция, то длина арматурного стержня будет равна длине по его оси; |
|
Общая - если выбрана эта опция, то длина арматурного стержня будет рассчитываться как общая длина всех участков стержня с крюками; длины стержней будут приводиться в соответствие с общей внешенй длиной; |
|
Общая вдоль оси – если выбрана эта опция, то длина арматурного стержня будет получена в табличной форме как сумма длин участков стержня с крюками; спецификации арматуры будут указывать на длину стержней вдоль их оси. |
