Эта опция определяет линейную раскладку вдоль определенного или указанного участка дуги. Раскладка вдоль дуги является расширением линейной раскладки. Именно поэтому угол раскладки не определяется.
При раскладке арматурные стержни перпендикулярны линии распределения.

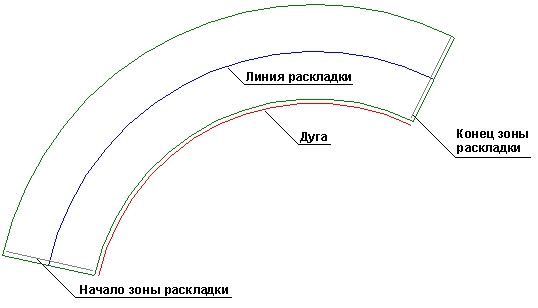

Для определения области раскладки вдоль дуги, необходимо (см. рисунок ниже):
- указать кривую, созданную с использовнием опций AutoCAD® или указать три последовательные точки дуги;
- указать линию раскладки. Существуют три возможных положения линии раскладки: внутри, всередине и снаружи.
Для указанной линии распределения стержни раскладываются в соответствии с параметрами, принятыми в диалоговом окне.
Описание раскладки – линия, имеющая форму дуги, как для радиальной раскладки. Эта линия всегда показывает расстояние от линии раскладки.
Возможны четыре типа линии, описывающей эту раскладку:
Первые два описания – это линии, имеющие форму дуги, последние две выглядят так, как для прамого описания.
Командная строка
Выберите тип раскладки: [Линейный/различные линейно/Дуга/Точка] <Дуга>:
Первая точка раскладки или [Окружность / Выбор] :
Окружность – окружность выбирается как основа для дуговой раскладки;
Выбор – три последовательные точки дуги, как указано;
Вторая точка раскладки [Сторона]
Третья точка раскладки [Сторона]
Выбрать расположение линии раскладки
Начало зоны [Сторона / Защитный слой / N-зоны]
Конец зоны [Назад]
