В программе придерживаются следующих принципов при назначении положения арматурного стержня на чертеже:
Положение стержня зависит от направления задаваемой точки. Принцип, которого придерживаются при определении арматурного стержня, состоит в задании ряда точек по часовой стрелке (на ВНЕШНЕЙ стороне объекта). Это означает, что созданный стержень будет всегда помещаться во внутренней области объекта. Для стержня с крюками, где угол загиба больше, чем нуль градусов, крюки будут располагаться на стороне противоположной той, где находятся точки, задающие длину стержня, таким образом, они будут направлены к середине объекта. Пример арматурного стержня на чертеже показан на рисунке.
|

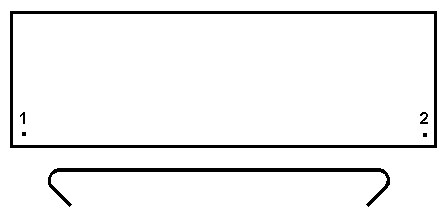

Стержень определяется ‘справа налево’: 1 – начало арматурного стержня 2 – конец арматурного стержня |
|
|
Стержень определяется ‘слева направо’: 1 – начало арматурного стержня 2 – конец арматурного стержня |
|
