После определения арматуры (формы стержня, расстановки, раскладки проволочной сетки и т.д.) программа предлагает назначить описание заданного типа арматуры.
Для этого используют опцию Описание формы арматуры. Она доступна:
- в меню: Армирование > Описание арматуры > Стили описания арматуры;
- из ленты: ASD - Железобетон > Настройки > Стили описания арматуры;
- командная строка: RBCR_SHAPE_DESCR.
Для выполнения описания стержни были разделены на четыре категории:
- Форма стержня – вид стержня и стержень в поперечном сечении элемента (т.е. основной стержень балки, хомуты);
- Концы стержня - определяются дополнительные линии, нарисованные на концах стержня;
- Раскладка арматуры – раскладка хомутов по длине балки, раскладка стержней по поверхности плиты;
- Эскиз стержня – стержень с описанием вне контура опалубки;
Для выполнения описания арматура (проволочная сетка) была разделена на три категории:
- Форма проволочной сетки – продольный вид проволочной сетки и вид на поперечном сечении элемента;
- Раскладка проволочной сетки – проекция или вид проволочной сетки(ок) на элементе;
- Эскиз проволочной сетки – описание проволочной сетки, расположенной вне контура опалубки.
В целях описания имеются 3 категории (профилей):
- Стальной профиль - описание стальных профилей;
- Графическое представление - графическое представление видов и поперечных сечений опалубки элемента;
- Стальной профиль - представление - графическое представление видо в поперечных сечений стальных профилей;

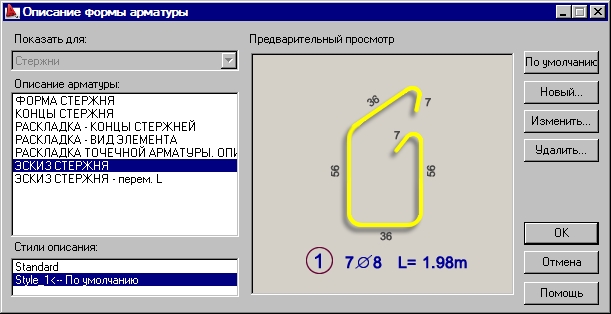

Чтобы определить описание доступны такие опции.
- В списке Показать для выбирают, что просмотреть: список для стержней, проволочных сеток, профилей и все списки сразу.
- В разделе Описание арматуры выбирают описание стержней, проволочных сеток или профилей.
- форма стержня, концы стержня, раскладка - концы стержней, раскладка - вид элемента, эскиз стержня, эскиз стержня - переменная длина стержня;
- форма проволочной сетки, раскладка - проволочная сетка, эскиз проволочной сетки;
- стальной профиль, графическое представление, стальной профиль - представление.
- Поле Стили описания включает стили, назначенные для выбранного описания арматуры.
- Поле Предварительный просмотр отображает графические параметры для указанного стиля описания арматуры
В правой части окна расположены такие кнопки:
- По умолчанию – выбирается стиль описания арматуры по умолчанию;
- Новый – открывается диалоговое окно Описание арматуры, позволяющее создавать новый стиль описания арматуры;
- Изменить – при нажатии на эту кнопку открывается диалоговое окно Описание арматуры, позволяющее изменять выбранный тип описания арматуры;
- Удалить – выделенный стиль описания арматуры удаляется из списка доступных стилей.
