Пример использования линейного элемента

Для создания линейного элемента поступают следующим образом.

• Выбирают опцию по созданию линейного элемента .
• В диалоговом окне Создание линейного элементе задают следующие параметры:
  • Имя элемента: балка B2;

  • имя папки, где элемент будет сохранен;

  • нажимают на кнопку Выбор элементов. В окне просмотра выбирают уже существующее поперечное сечение железобетонной балки (см. рисунок ниже;

  • нажимают на кнопку Сохранить; выбранный объект (поперечное сечение жб балки) будет сохранен в базе данных.



Для вставки линейного элемента на чертеж поступают следующим образом.

1. Выбирают опцию вставки линейного элемента .

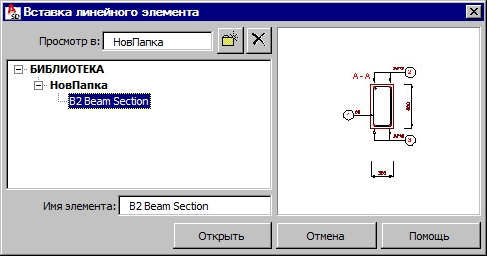

2. В диалоговом окне Вставка линейного элемента выбирают созданный ранее линейный элемент – см. рисунок ниже.

3. Нажимают на кнопку Oткрыть. При этом открывается диалоговое окно Параметры линейного элемента, где задают следующие параметры:
   • длина линейного элемента: 3000 мм;
   • интервал между элементами на длину: 250 мм;
4. нажимают на кнопку Вставить в диалоговом окне Параметры линейного элемента и затем указывают положение чертежа.

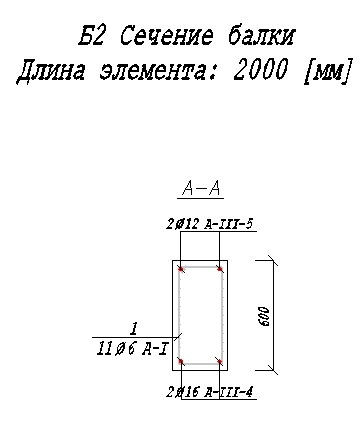

Пример чертежа линейного элемента представлен ниже.
