Армирование угла плиты

Типовая конструкция используется для создания армирования угла железобетонной плиты. Опция доступна:

• в меню: Армирование > Элементы конструкции - армирование > Угол плиты;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Угол плиты;
• на панели инструментов: Элементы конструкции - армирование > Угол плиты .

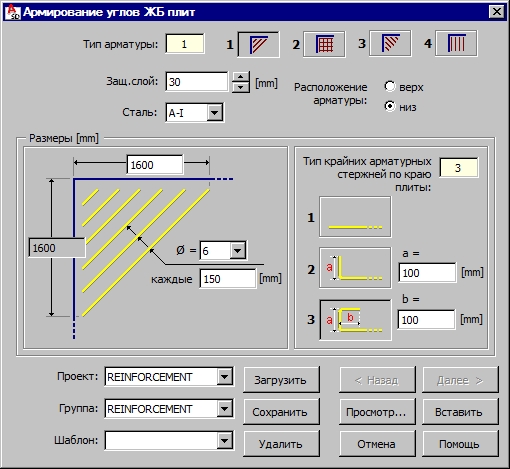

Появится следующее диалоговое окно:

В верхней части диалогового окна находятся параметры для выбора схемы армирования. Есть четыре схемы армирования углов плиты:

1.
2.
3.
4. .

В верхней части диалогового окна могут быть заданы следующие параметры:

• защитный слой арматуры
• класс стали.

Помимо этого, необходимо задать положение арматуры угла, а именно, как верхнюю или нижнюю арматуру.

В средней части диалогового окна, доступно поле Размеры , задаваемое как:

• размеры области, перекрывающей зону армирования (пользователь должен задать два размера во взаимно-перпендикулярных направлениях, и один размер, если выбрана первая симметричная схема)
• параметры арматурных стержней (в зависимости от схемы арматуры в одном или двух направлениях): диаметр арматурного стержня (в каждом поле).

Кроме того, пользователь может задать тип концов арматурного стержня:

1. прямых балок;
2. первого типа изгиба; значение параметра A должно быть задано;
3. второго типа изгиба; значения параметров A и B должен быть указан.

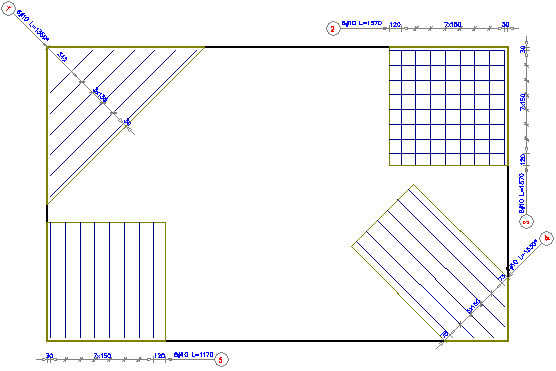

Пример армирования углов плиты с использованием всех четырех схем армирования (каждая схема в разных углах плиты), показан на рисунке ниже.

Единицы измерения, используемые при определении геометрических характеристик и армирования угла, настраиваются в диалоговом окне Рабочие настройки.

В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:

• в иерархии проект является высшим к группе компонентом;
• в проекте могут быть созданы несколько различных групп;
• каждая группа может включать много шаблонов.

Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.

Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:

• Проект – Высокоэтажное здание;
• Группа – Этаж 1
• Шаблон - Угол плиты 01.

Список Шаблоны включает пользовательские шаблоны (схемы) углов плит и их армирование. После определения геометрии и армирования угла плиты, можно сохранить эти параметры, указав имя в поле Шаблон и нажав на кнопку Сохранить (Примечание: шаблон сохраняется в выбранной группе и выбранном проекте). В дальнейшем, при задании армирования угла плиты можно выбрать имя сохраненного шаблона (в выбранной группе и выбранном проекте); все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.

При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.

Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.

В нижней части диалогового окна находятся следующие кнопки.

• Просмотр – на экране отображается армирование угла плиты;
• Назад < / Далее > – открывается предыдущая или следующая закладка;
• Вставить – созданный соединительный элемент помещается на чертеже. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом подпорной стенки программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
