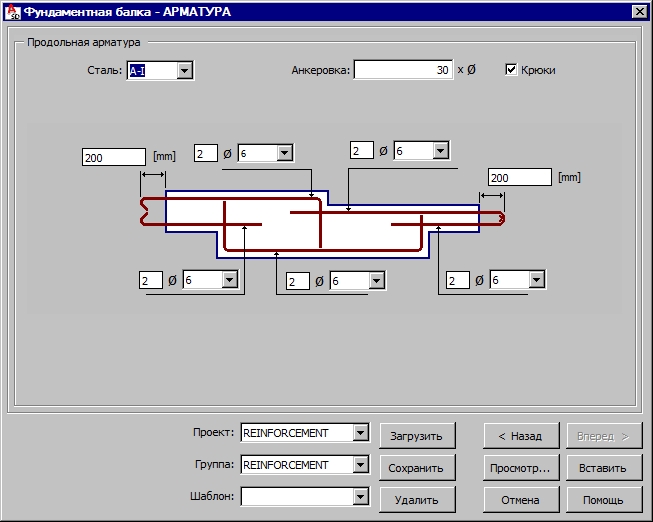

После завершения процесса задания размеров фундаментной балки и щелчка на кнопке Далее >, на экране появляется диалоговое окно. Появится следующее диалоговое окно:
Можно выбрать один из следующих параметров:
- класс стали
- длину анкеровки стержня (длина анкеровки зависит от диаметра арматурного стержня)
- если включена опция Крюки, то на концах продольной арматуры будут созданы крюки
- число стержней и размеры продольных арматурных стержней – количество размеров зависит от типа фундаментной балки (выбранной на закладке Фундаментная балка – геометрия).
Единицы измерения, используемые при создании геометрии и арматуры фундаментной балки, настраиваются в диалоговом окне Рабочие настройки.
В нижней части диалогового окна имеются списки подбора, позволяющие определять иерархию созданных проектов и шаблонов; при этом применяются следующие правила:
- в иерархии проект является высшим к группе компонентом;
- в проекте могут быть созданы несколько различных групп;
- каждая группа может включать много шаблонов.
Такая иерархия позволяет легче управлять элементами конструкции, включенными в проект. Также проще копировать проект между двумя пользователями (компьютерами, используемыми пользователями) – достаточно скопировать всю папку с названием проекта для всей иерархии проекта со всеми группами и шаблонами.
Пользователь может определить произвольную иерархию. Как пример может быть использована следующая иерархия:
- Проект – Высокоэтажное здание;
- Группа - Фундаменты;
- Шаблон - Фундаментная балка 01.
Список Шаблоны включает пользовательские шаблоны (схемы) балок и их армирование. После определения геометрических характеристик и арматуры фундаментной балки можно сохранить эти параметры, указав имя в поле Шаблон и нажав на кнопку Сохранить (примечание: шаблон сохраняется в выбранной группе и выбраннм проекте). В дальнейшем, при задании армирования балки можно выбрать имя сохраненного шаблона; в этом случае, все параметры в диалоговом окне будут настроены точно также, какими они были сохранены в шаблоне.
При нажатии на кнопку Загрузить открывается шаблон, сохраненный в выбранном проекте и выбранной группе. Ниже находится кнопка кнопка Удалить. Если на нее нажать, то выбранный шаблон в выбранном проекте и выбранной группе будет удален.
Сохраненные шаблоны доступны в макросах для опалубок элементов конструкций и они могут быть загружены соответствующими макросами армирования. Как только шаблон будет загружен, на закладке Геометрия программа настроит параметры геометрии элемента конструкции, сохраненные в шаблоне.
В нижней части диалогового окна находятся следующие кнопки.
- Просмотр – можно предварительно просмотреть фундаментную балку и его арматуру;
- Назад < / Далее > – открывается предыдущая / следующая закладка;
- Вставить – созданная фундаментная балка и его арматура вставляются в чертеж. Необходимо указать номер позиции арматуры и расположение созданного элемента на чертеже. Вместе с чертежом фундаментной балки программа вставляет также спецификацию арматуры в соответствии с настройками диалогового окна Рабочие настройки.
