Эта опция используется для определения поверхностной раскладки стержней в плите. Появится следующее диалоговое окно:
Чтобы создать поверхностную раскладку, поступают так.
- В диалоговом окне Раскладка по поверхности – стержни выбирают тип раскладки
(метод A) – раскладка в пределах назначенного контура. - Указывают ширину опор (25 cм) и защитный слой (5 cм). Для каждого края контура одинаковые значения.
- Нажимают на
(Указать точку). - Указывают любую точку в пределах контура, показанного на рисунке выше.
- Нажимают на кнопку ОК.

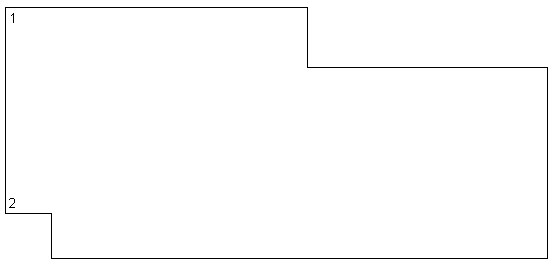

- В командной строке выбирают команду 2Точки и графически указывают точку 1 и 2, как показано на рисунке выше.
- нажимают на клавишу Enter. Открывается диалоговое окно Армирование. Определение и детализация.
- На закладке Детализация арматуры меняют количество стержней в поле Чuсло n (остальные значения рассчитываются автоматически).
- Нажимают на кнопку ОК. Открывается диалоговое окно Описание арматуры.
- Нажимают на кнопку OK в диалоговом окне Описание арматуры (приняв по умолчанию заданное описание арматуры).

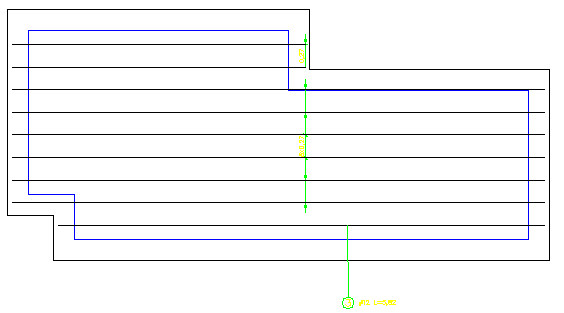

- Определяют описания раскладки участок за участком. Генерированная арматура показана ниже.
