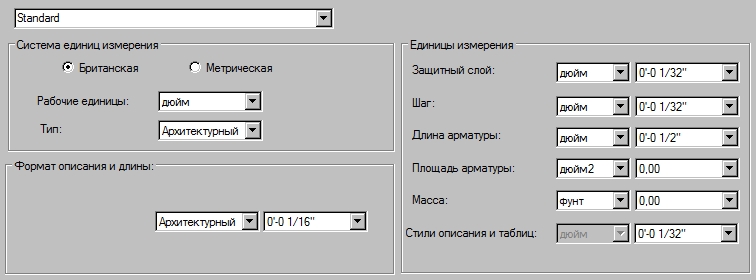

При выборе пункта Единицы в диалоговом окне Рабочие настройки становятся доступными такие опции.
В верхней части диалогового окна находится поле для выбора опций настройки.
Ниже указывают рабочие единицы в Autodesk AutoCAD Structural Detailing.
Можно выбрать одну из следующих систем единиц измерения:
- британскую;
тип:
архитектурные (0 '-0 ");
технические (0 '-0 ");
- метрическую.
Диалоговое окно содержит также опцию Описание и формат длины, которая применяется для параметризации единицы длины. Опция используется только в случае образмеривания арматуры и описания ее длины (арматура, описание которой дается вне пределов чертежа). Можно выбирать для описания британскую или метрическую систему. Если выбран британский формат, необходимо выбрать тип – архитектурный либо технический. При метрическом формате необходимо указать как представлять формат длины при значении менее 1 м и более 1 м. Например, если в поле Для < 1.0 указаны сантиметры, то размер 0,33м будет представлен как 33 см.
В нижней части диалогового окна можно выбирать единицы, применяемые в программе Autodesk AutoCAD Structural Detailing - Reinforcement. Единицы делятся на следующие категории:
- единицы длины, в том числе защитный слой, шаг, длина арматуры, размеры опалубки и т.д.;
- единицы диаметра арматуры;
- единицы площади арматуры;
- единицы массы;
- количество знаков после запятой для описаний и стилей таблиц.
Единицы в выпадающем списке доступны для каждой категории. Для всех единиц способ представления формата чисел может изменяться. Эти поля позволяют задавать числа десятичных знаков для каждого из параметров. Для изменения числа десятичных знаков необходимо выбрать соотсетсвующий объект во втором списке справа от единиц измерения. Разрядность единиц будет отражена в описаниях арматуры, размеров, таблиц и т.д. Следует заметить, что спецификации имеют собственные настройки разрядности.
