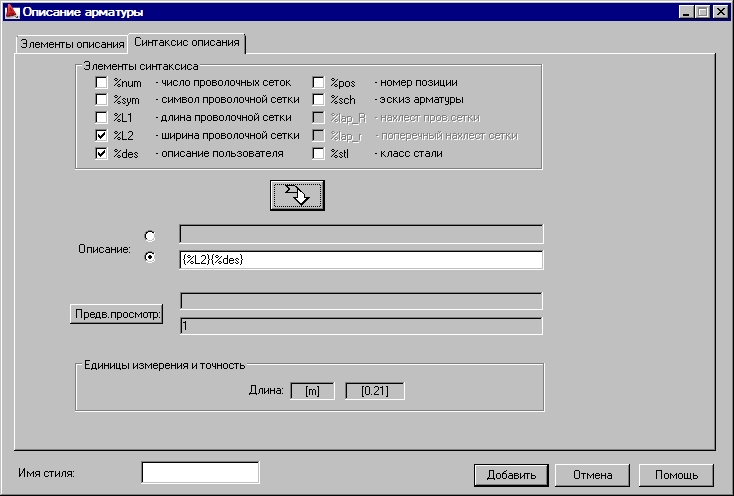

При выборе закладки Синтаксис описания открывается диалоговое окно Описание арматуры (форма проволочной сетки). Опции на этой закладке, используются для задания синтаксиса описания формы проволочной сетки.
Выбирая соответствующие компоненты описания эскиза, содержащиеся в поле Элементы синтаксиса, пользователь может переместить их в поле Описание (нажимая стрелку, расположенную в средней части диалогового окна), где переменные могут быть свободно размещены вместе с текстами, символами и т.д., указанными пользователем.
Поле Просмотр отображает описание формы проволочной сетки, которое следует из заданного синтаксиса. Это описание основывается на числовых значениях, сохраняемых как постоянные, и реагирует на изменения в рабочих настройках (изменение единиц, разрядности). Примечание: единицы не отображаются в просмотре.
Под полем с описанием находится информация о единицах измерения и точности, применяемой при при показе данной величины.
Список переменных, включенных в описание проволочной сетки, следующий:
%num - число проволочных сеток;
%sym - символ проволочной сетки;
%L1 - длина проволочной сетки;
%L2 - ширина проволочной сетки;
%des - описание пользователя
%pos - позиция арматуры
%sch - символ арматуры;
%lap_R - нахлестка проволочной сетки (продольная);
%lap_r - нахлестка проволочной сетки (поперечная);
%stl – класс арматурной стали.
